改性環(huán)氧砂漿的應(yīng)用范圍廣泛，以下是一些主要的應(yīng)用領(lǐng)域：

混凝土修補(bǔ)與維護(hù)：改性環(huán)氧聚合物砂漿可用于修補(bǔ)混凝土表面縫隙、蜂窩、漏洞、漏筋等缺陷，提高鋼筋混凝土的完整性。

鋼結(jié)構(gòu)保護(hù)加固：改性環(huán)氧聚合物砂漿可與鋼結(jié)構(gòu)緊密結(jié)合，可制成耐磨地面，具有優(yōu)異的抗疲勞性、抗沖擊性和耐磨性。

同時(shí)，它還具有耐腐蝕性，可以保護(hù)鋼結(jié)構(gòu)免受腐蝕環(huán)境的影響。

建筑粘鋼加固：改性環(huán)氧聚合物砂漿可作為粘鋼加固的刮平保護(hù)砂漿，可增加鋼筋混凝土的承載能力，提高結(jié)構(gòu)的穩(wěn)定性和安全性。

耐腐蝕涂裝防腐：改性環(huán)氧砂漿可用于各種耐腐蝕涂裝防腐，金屬鋼結(jié)構(gòu)防腐、大件化工設(shè)備防水防腐、貯槽、管道的內(nèi)外壁涂裝。

如海港碼頭、大橋、橋梁、公路、海工、商業(yè)建筑（建筑物的內(nèi)外墻面及屋面和地面）、停車場(chǎng)、庫(kù)房和污水處理池、水池廠、地下管廊、發(fā)電廠等。

用于水工建筑物過(guò)流面的抗沖磨損、抗氣蝕與抗凍融保護(hù)，以及破壞后的修復(fù)；

用于混凝土建筑物的缺陷修補(bǔ)以及補(bǔ)強(qiáng)與加固處理；

用于化工、石油、工廠、碼頭等混凝土或金屬構(gòu)件抗酸堿鹽腐蝕的防護(hù)與修補(bǔ)；

用于公路、橋梁、機(jī)場(chǎng)跑道、車間等工程部位的抗磨損防護(hù)與修補(bǔ)等。

總的來(lái)說(shuō)，改性環(huán)氧砂漿因其具有良好的耐久性、抗?jié)B性、抗腐蝕性和高強(qiáng)度，在建筑和維修領(lǐng)域有著廣泛的應(yīng)用。

但具體使用時(shí)，需要根據(jù)工程需求和場(chǎng)地條件選擇合適的材料和施工方法。

主要特性

常溫施工――常溫條件下各組分材料、施工器具及混凝土基面均不需要加熱，易于施工操作。

施工方便快捷――外觀顏色與混凝土基本一致，施工時(shí)類似于水泥砂漿不粘工器具，成品包裝，使用操作簡(jiǎn)單，施工方便快捷，施工面平整、光潔，易于保證施工質(zhì)量。

無(wú)毒、無(wú)污染――國(guó)家建筑材料測(cè)試中心的毒性試驗(yàn)檢測(cè)結(jié)果表明：HT-55型環(huán)氧砂漿的各項(xiàng)主要毒性成份的含量均遠(yuǎn)低于國(guó)家室內(nèi)裝修材料標(biāo)準(zhǔn)。

柔韌性良好――具有良好的柔韌性和抗沖擊性能，能夠抵抗外力引起的變形，降低體系產(chǎn)生的內(nèi)應(yīng)力，提高材料的適應(yīng)性能。

與混凝土的匹配性和耐久性能優(yōu)良――具有良好的抗老化和抗碳化性能，其線性熱膨脹系數(shù)（9.2×10-6/℃）較普通環(huán)氧砂漿（一般為[30~60]×10-6/℃）大大降低，與混凝土（一般為[8~11]×10-6/℃）基本一致，涂

層能與混凝土在不同溫度條件下實(shí)現(xiàn)同步變形，避免了因兩種材料的脹縮性能差異太大而使界面應(yīng)力過(guò)大，造成涂層脫空、開(kāi)裂。

主要力學(xué)性能優(yōu)良――主要力學(xué)性能優(yōu)良，抗沖磨強(qiáng)度是C50硅粉混凝土的3~5倍，與混凝土粘結(jié)牢固。

產(chǎn)品系列化――系列化產(chǎn)品能夠適用于干燥面、潮濕面、低溫環(huán)境以及抗推移質(zhì)等不同條件下的施工需要。

施工工藝

基面處理：對(duì)混凝土基礎(chǔ)表面進(jìn)行處理，清除基面上的乳皮、水泥凈漿表層或松動(dòng)顆粒等，使表面外露新鮮骨料。

表面清理：用高壓水或高壓風(fēng)清除表面沙粒、粉塵。

涂刷基液：在處理好的混凝土基面上用毛刷均勻地涂刷一薄層底層基液，盡可能做到薄而均勻、不流淌、不漏刷。

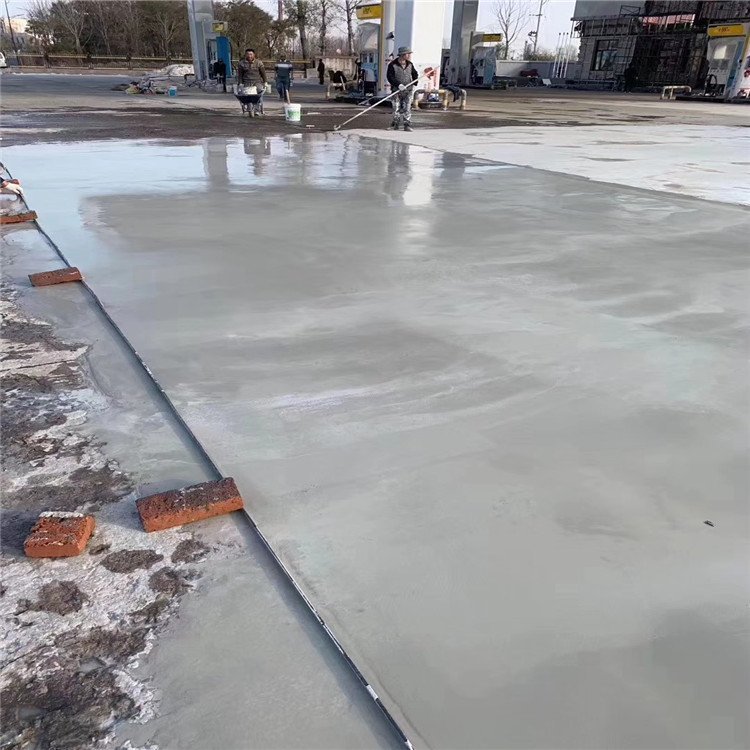

涂抹環(huán)氧砂漿：待基液初凝（表面不流動(dòng)，指觸拉絲）時(shí)，用抹刀涂抹環(huán)氧砂漿，涂抹時(shí)要邊壓實(shí)邊抹光。

養(yǎng)護(hù)：待環(huán)氧面漆施工完成后，完工3～14天養(yǎng)護(hù)后即可入使用。

用量推薦：環(huán)氧砂漿為2200g/m3，底層基液為0.5kg/m2。
