丙乳砂漿具有很好的耐水性能。其耐水性主要得益于其中的丙烯酸酯乳液的化學(xué)性質(zhì)，這種乳液能與水發(fā)生化學(xué)反應(yīng)，從而在砂漿中形成一種聚合物基質(zhì)，

這種基質(zhì)結(jié)構(gòu)緊密，具有良好的防水性能。同時(shí)，丙乳砂漿還具有良好的透氣性和防滲性，能有效防止水分滲透，進(jìn)一步增強(qiáng)了其耐水性能。

在丙乳砂漿的配方中，也加入了特種水泥等礦物質(zhì)，這些成分能進(jìn)一步提高砂漿的密實(shí)性和防水性。

丙乳砂漿具有優(yōu)異的粘結(jié)、抗裂、防水、防氯離子滲透、耐磨、耐老化等性能，和樹(shù)脂基修補(bǔ)材料相比具有成本低、耐老化、易操作、施工工藝簡(jiǎn)單及質(zhì)量容易保證

等優(yōu)點(diǎn)。適用于水利、公路、工業(yè)及民用建筑等鋼筋混凝土結(jié)構(gòu)的防滲、防腐護(hù)面和修補(bǔ)工程。

配合比及原材料的選用

丙乳砂漿是丙烯酸脂共聚乳液水泥砂漿的簡(jiǎn)稱，屬于高分子聚合物乳液改性水泥砂漿。在原材料進(jìn)行選用時(shí)，水泥宜采用不低于32.5R級(jí)的普通硅酸鹽水泥；砂子

選用細(xì)度模數(shù)1.6，粒徑小于2.5mm的過(guò)篩細(xì)砂即可；聚合物丙乳的固體含量為39～48%，砂漿用水總量應(yīng)考慮丙乳中的含水量。

丙乳砂漿配合：灰砂比1：1～1：2；灰乳比1：0.15～1：0.3；水灰比40%左右。建議混凝土建筑物表面剝蝕、水質(zhì)侵蝕、鋼筋銹蝕修補(bǔ)采用下限配合比；有防滲

要求的裂縫、沖磨、空蝕等修補(bǔ)采用上限配合比。施工前應(yīng)根據(jù)現(xiàn)場(chǎng)水泥和砂子及施工和易性要求通過(guò)試拌確定水灰比，丙乳砂漿應(yīng)盡量選用小水灰比。

施工工藝

準(zhǔn)備工作：首先對(duì)施工表面進(jìn)行清理，確保表面干凈、無(wú)油污、無(wú)松動(dòng)部分。然后按照比例混合丙乳砂漿，攪拌均勻至無(wú)顆粒狀。

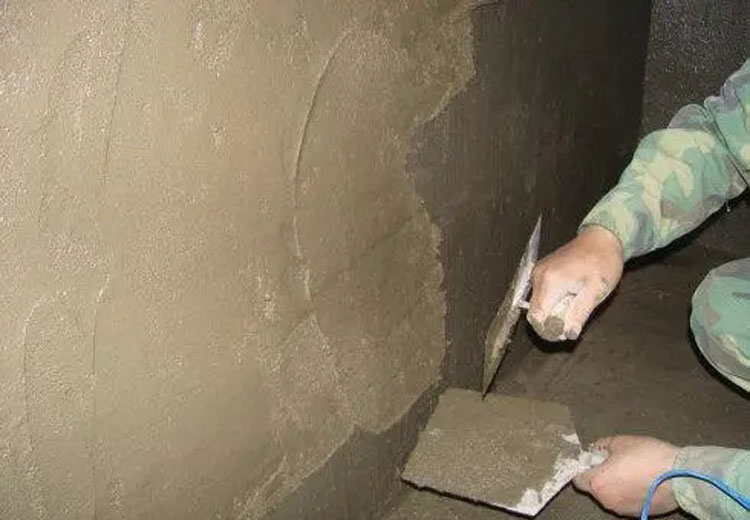

涂覆：將混合好的丙乳砂漿均勻涂覆在施工表面上，注意避免氣泡和裂紋。涂覆厚度根據(jù)實(shí)際需要而定。

養(yǎng)護(hù)：在涂覆完成后，應(yīng)等待丙乳砂漿干燥。干燥后可以進(jìn)行下一道工序或者進(jìn)行表面處理。

注意事項(xiàng)：在施工過(guò)程中，應(yīng)避免明火和高溫物體，以免引起火災(zāi)。同時(shí)，應(yīng)避免在潮濕或結(jié)露的表面進(jìn)行施工。

丙乳砂漿作為一種新型的建筑材料，具有優(yōu)異的性能和廣泛的用途。了解其產(chǎn)品特點(diǎn)及施工工藝有助于更好地應(yīng)用這種材料。

總的來(lái)說(shuō)，丙乳砂漿的耐水性能很好，可以廣泛應(yīng)用于各種需要防水、防潮的場(chǎng)合。
