本章適用于承重構件混凝土裂縫的修補;對承載力不足引起的裂縫,除應按本章適用的方法進行修補外,尚應采用適當?shù)募庸谭椒ㄟM(jìn)行加固。
經可靠性鑒定確認為必須修補的裂縫,應根據裂縫的種類進行修補設計,確定其修補材料、修補方法和時間。
裂縫修補材料應符合下列規定:
1 改性環氧樹脂類、改性丙烯酸酯類、改性聚氨酯類等的修補膠液,包括配套的打底膠、修補膠和聚合物注漿料等的合成樹脂類修補材料,適用于裂縫的封閉或補強,可采用表面封閉法、注射法或壓力注漿法進行修補。
修補裂縫的膠液和注漿料的安全性能指標,應符合現行國家標準《工程結構加固材料安全性鑒定技術規范》GB 50728的規定。
2 無流動性的有機硅酮、聚硫橡膠、改性丙烯酸酯、聚氨酯等柔性的嵌縫密封膠類修補材料,適用于活動裂縫的修補,以及混凝土與其他材料接縫界面于縮性裂隙的封堵。
3 超細無收縮水泥注漿料、改性聚合物水泥注漿料以及不回縮微膨脹水泥等的無機膠凝材料類修補材料,適用于ω大于1.0mm的靜止裂縫的修補。
4 無堿玻璃纖維、耐堿玻璃纖維或高強度玻璃纖維織物、碳纖維織物或芳綸纖維等的纖維復合材與其適配的膠粘劑,適用于裂縫表面的封護與增強。
迄今為止,研究和開發裂縫修補技術所取得的成果表明,對因承載力不足而產生裂縫的結構、構件而言,開裂只是其承載力下降的一種表面征兆和構造性的反應,而非導致承載力下降的實質性原因,故不可能通過單純的裂縫修補來恢復其承載功能?;谶@一共識,可以將修補裂縫的作用概括為以下5類:
1 抵御誘發鋼筋銹蝕的介質侵入,延長結構實際使用年數;
2 通過補強保持結構、構件的完整性;
3 恢復結構的使用功能,提高其防水、防滲能力;
4 消除裂縫對人們形成的心理壓力;
5 改善結構外觀。
由此可以界定這種技術的適用范圍及其可以收到的實效。
混凝土結構的裂縫依其形成可分為以下三類:
1 靜止裂縫:形態、尺寸和數量均已穩定不再發展的裂縫。修補時,僅需依裂縫粗細選擇修補材料和方法。
2 活動裂縫:寬度在現有環境和工作條件下始終不能保持穩定,易隨著結構構件的受力、變形或環境溫、濕度的變化而時張時閉的裂縫。修補時,應先消除其成因,并觀察一段時間,確認已穩定后,再依靜止裂縫的處理方法修補;若不能完全消除其成因,但確認對結構、構件的安全性不構成危害時,可使用具有彈性和柔韌性的材料進行修補。
3 尚在發展的裂縫:長度、寬度或數量尚在發展,但經歷一段時間后將會終止的裂縫。對此類裂縫應待其停止發展后,再進行修補或加固。
裂縫修補方法應符合下列規定:
1 表面封閉法:利用混凝土表層微細獨立裂縫(裂縫寬度ω≤0.2mm)或網狀裂紋的毛細作用吸收低黏度且具有良好滲透性的修補膠液,封閉裂縫通道。對樓板和其他需要防滲的部位,尚應在混凝土表面粘貼纖維復合材料以增強封護作用。
2 注射法:以一定的壓力將低黏度、高強度的裂縫修補膠液注入裂縫腔內;此方法適用于0.1mm≤ω≤1.5mm靜止的獨立裂縫、貫穿性裂縫以及蜂窩狀局部缺陷的補強和封閉。注射前,應按產品說明書的規定,對裂縫周邊進行密封。
3 壓力注漿法:在一定時間內,以較高壓力(按產品使用說明書確定)將修補裂縫用的注漿料壓入裂縫腔內;此法適用于處理大型結構貫穿性裂縫、大體積混凝土的蜂窩狀嚴重缺陷以及深而蜿蜒的裂縫。

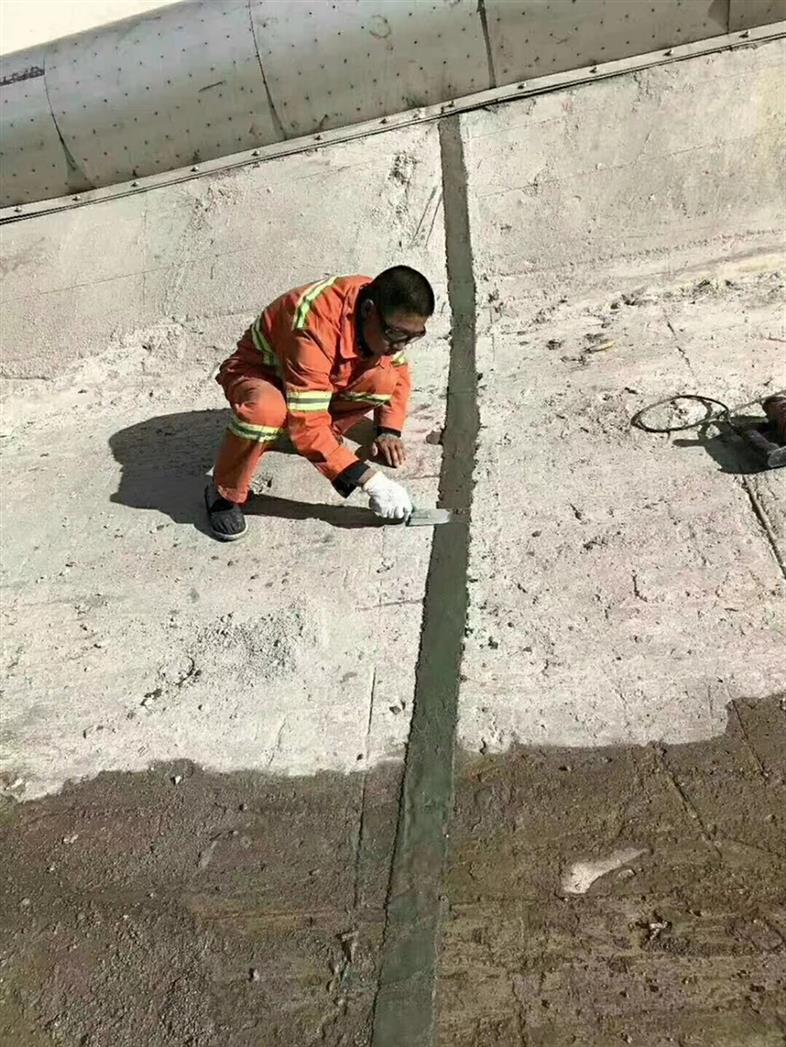

4 填充密封法:在構件表面沿裂縫走向騎縫鑿出槽深和槽寬分別不小于20mm和15mm的U形溝槽;當裂縫較細時,也可鑿成V形溝槽。然后用改性環氧樹脂或彈性填縫材料充填,并粘貼纖維復合材以封閉其表面;此法適用于處理ω>0.5mm的活動裂縫和靜止裂縫。填充完畢后,其表面應做防護層(圖3)。
