加固灌漿料，是工程建設(shè)中用于提高混凝土強(qiáng)度的添加材料。高強(qiáng)加固灌漿料的主要技術(shù)指標(biāo)對(duì)于結(jié)構(gòu)加固修補(bǔ)工程，由于其特殊性，往往要求加固修補(bǔ)效果好，工期快和易于施工等特點(diǎn)。因而，體現(xiàn)于灌漿料上的要求即為其流動(dòng)度、膨脹率、早期和最終強(qiáng)度以及凝結(jié)時(shí)間等指標(biāo) 。

灌漿層厚度≥150mm的設(shè)備基礎(chǔ)二次灌漿。建筑物的梁、板、柱、基礎(chǔ)和地坪的補(bǔ)強(qiáng)加固(修補(bǔ)厚度≥40mm)。有抗油要求的設(shè)備基礎(chǔ)二次灌漿，稱(chēng)謂加固工程專(zhuān)用加固料。

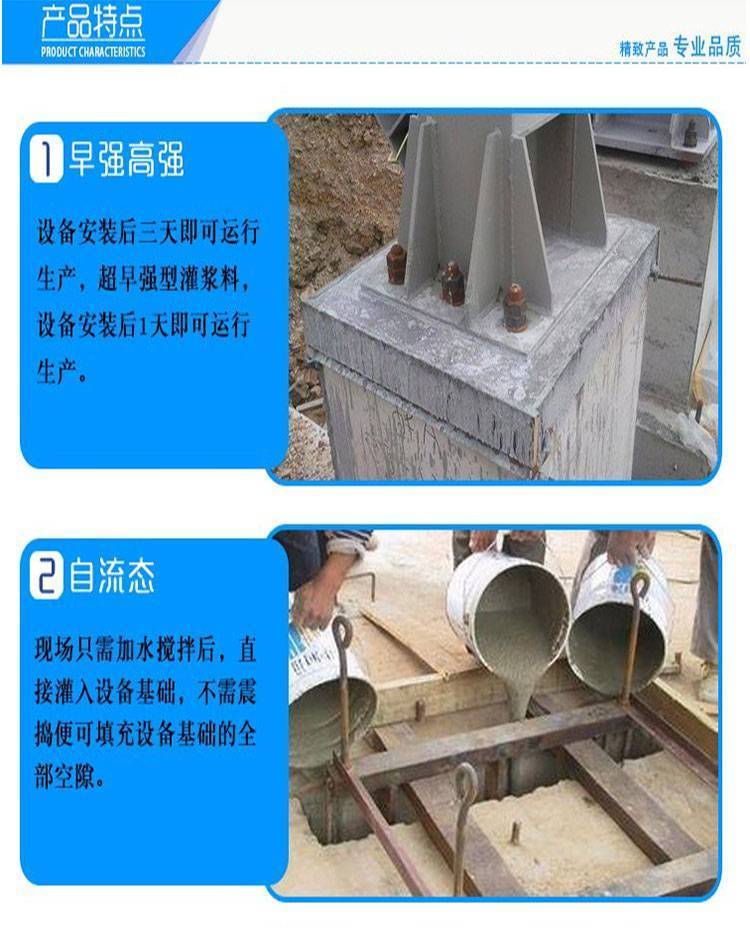

產(chǎn)品特點(diǎn)

1. 早強(qiáng)、高強(qiáng):1-3天抗壓強(qiáng)度30-50Mpa以上。

2. 抗離析性能:高強(qiáng)無(wú)收縮灌漿料克服了現(xiàn)場(chǎng)使用中因加水量偏多所導(dǎo)致的離析現(xiàn)象。

3. 綠色環(huán)保:不含有苯系物、鹵代烴、甲醛、重金屬等成分，無(wú)毒、無(wú)味、無(wú)污染、不燃不爆，可按一般貨物運(yùn)輸。

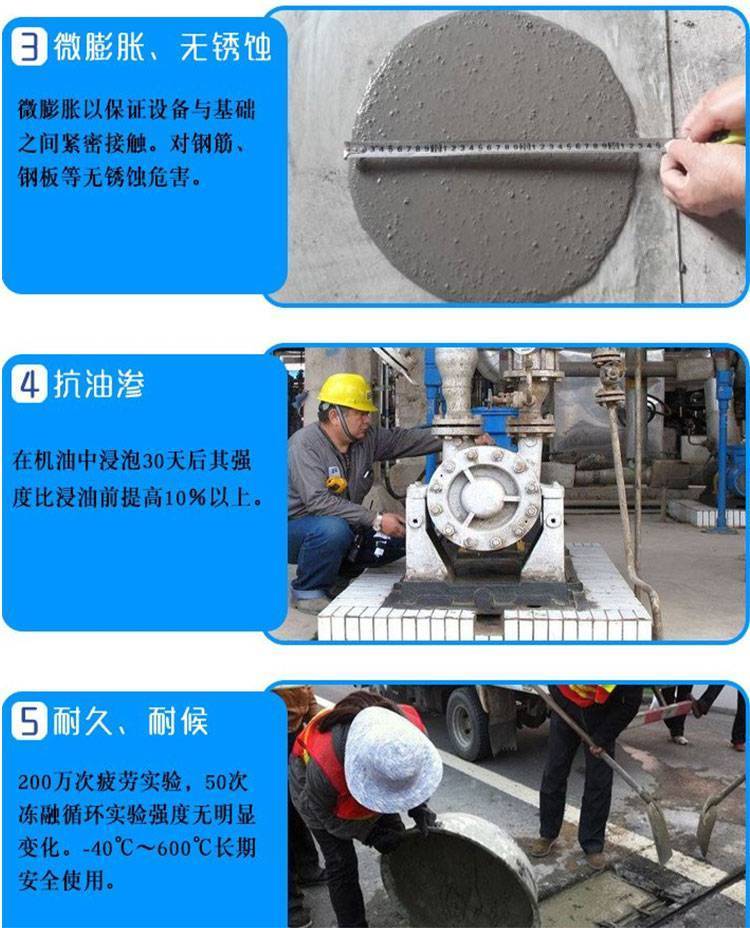

4. 微膨脹性:保證設(shè)備與基礎(chǔ)之間緊密接觸， 二次灌漿后無(wú)收縮。

5. 自流性高:可填充全部空隙，滿足設(shè)備二次灌漿的要求

6. 可冬季施工:允許在-10℃氣溫下進(jìn)行室外施工。

7. 耐久性強(qiáng):經(jīng)上百萬(wàn)次疲勞試驗(yàn)50次凍融循環(huán)實(shí)驗(yàn)強(qiáng)度無(wú)明顯變化。在機(jī)油中浸泡30天后強(qiáng)度明顯提高。

8. 抗開(kāi)裂能力:現(xiàn)場(chǎng)使用中因加水量不確定、環(huán)境溫度不確定以及養(yǎng)護(hù)條件限制等因素裂紋現(xiàn)象。

施工前的準(zhǔn)備

1、機(jī)器攪拌:混凝土攪抖機(jī)或砂漿攪抖機(jī); 2、人工攪拌:攪拌槽及鐵鏟若干; 3、水桶若干; 4、臺(tái)秤若干; 5、流槽; 6、高位漏斗、灌漿管及管接頭; 7、灌漿助推器; 8、模板(鋼模、木模); 9、草袋、巖棉被等; 10、棉紗、膠帶;

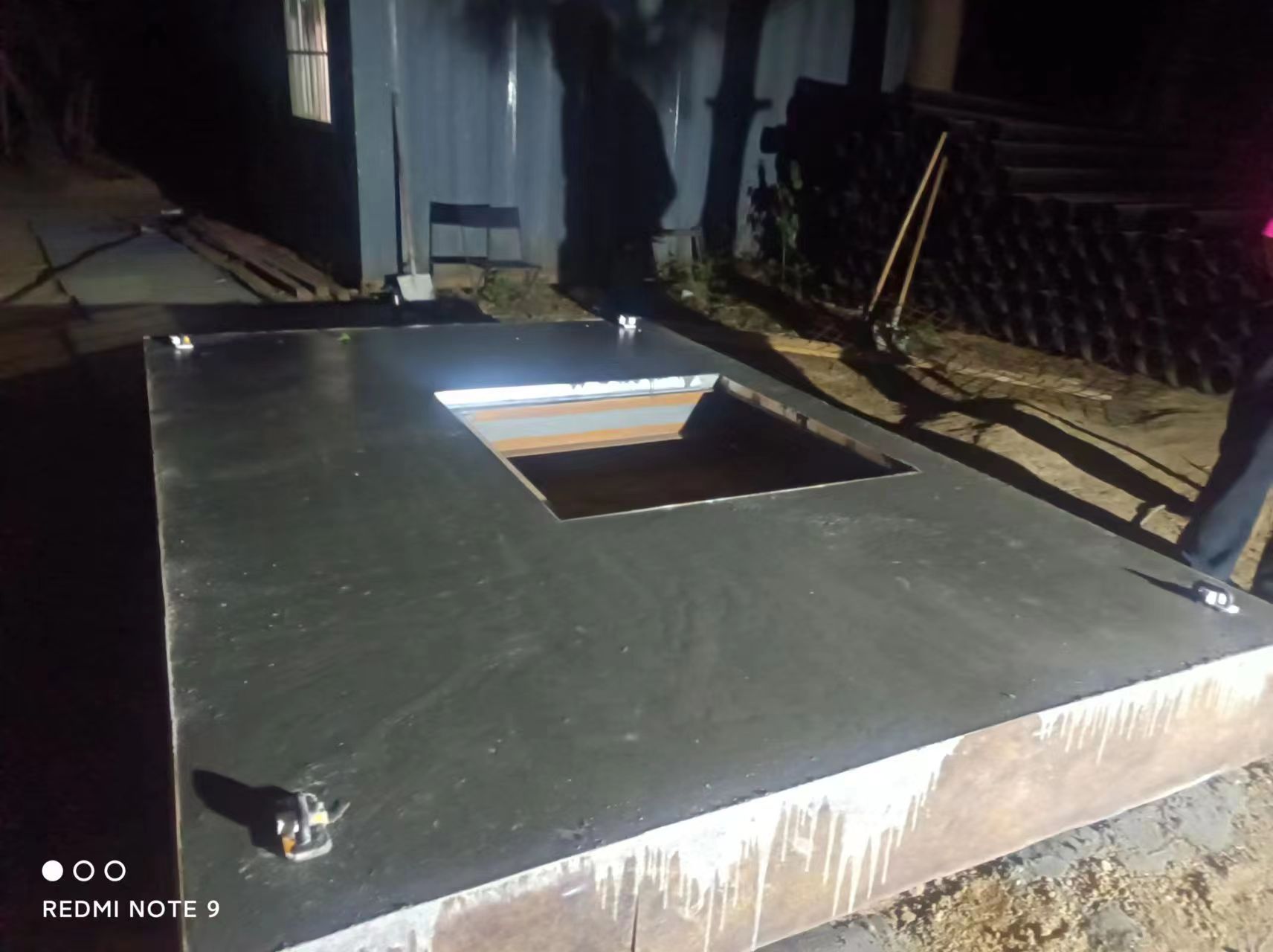

施工方法及示意圖

第一步:基礎(chǔ)處理基礎(chǔ)表面應(yīng)進(jìn)行鑿毛處理。清潔基礎(chǔ)表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物。灌漿前24小時(shí)，基礎(chǔ)表面應(yīng)充分濕潤(rùn)，灌漿前1小時(shí)，清除積水。

第二步:支摸1、按灌漿施工圖支設(shè)模板。模板與基礎(chǔ)、模板與模板間的接縫處用水泥漿、膠帶等封縫，達(dá)到整體模板不漏水的程度。

2、模板與設(shè)備底座四周的水平距離應(yīng)控制在100mm左右，以利于灌漿施工。

3、模板頂部標(biāo)高應(yīng)高出設(shè)備底座上表面50mm。

4、灌漿中如出現(xiàn)跑漿現(xiàn)象，應(yīng)及時(shí)處理。

第三步:灌漿料配制1、一般地，按通用加固型按12-14%的標(biāo)準(zhǔn)加水?dāng)嚢?豆石加固型按9-10%的標(biāo)準(zhǔn)加水?dāng)嚢琛?/span>

2、推薦采用機(jī)械攪拌方式，攪拌時(shí)間一般為1-2分鐘(嚴(yán)禁用手電鉆式攪拌器)。采用人工攪拌時(shí)，應(yīng)先加入2/3的用水量拌和2分鐘，其后加入剩余水量攪拌至均勻。

3、每次攪拌量應(yīng)視使用量多少而定，以保證40分鐘以?xún)?nèi)將料用完。

4、現(xiàn)場(chǎng)使用時(shí)，嚴(yán)禁在HGM灌漿料中摻入任何外加劑、外摻料。

第四步:灌漿施工方法 1、較長(zhǎng)設(shè)備或軌道基礎(chǔ)，應(yīng)采用分段施工。

2、二次灌漿時(shí)，應(yīng)符合下列要求。①、二次灌漿時(shí)，應(yīng)從一側(cè)或相鄰的兩側(cè)多點(diǎn)進(jìn)行灌漿，直 至從另一側(cè)溢出為止，以利于灌漿過(guò) 程中的排氣。不得從四側(cè)同時(shí)進(jìn)行灌漿。

 ②、灌漿開(kāi)始后，必須連續(xù)進(jìn)行，不能間斷。并盡可能縮短灌漿時(shí)間。

③、在灌漿過(guò)程中嚴(yán)禁振搗。必要時(shí)可用灌漿助推器沿灌漿層底部推動(dòng)HGM灌漿料，嚴(yán)禁從灌漿層中、上部推動(dòng)，以確保灌漿層的勻質(zhì)性。

④、設(shè)備基礎(chǔ)灌漿完畢后，應(yīng)在灌漿后3-6小時(shí)沿設(shè)備邊緣向外切45度斜角(見(jiàn)下圖)以防止自由端 產(chǎn)生裂縫 ， 如無(wú)法進(jìn)行切邊處理，應(yīng)在灌漿后3-6小時(shí)后用抹刀將灌漿層表面壓光。

⑤、當(dāng)灌漿層厚度超過(guò)150mm時(shí)，應(yīng)采用豆石加固型高 強(qiáng)無(wú)收縮灌漿料。

⑥、當(dāng)設(shè)備基礎(chǔ)灌漿量較大時(shí)，豆石加固型灌漿料的攪拌應(yīng)采用機(jī)械攪拌方式，以保證灌漿施工。

第五步:養(yǎng)護(hù) 1、灌漿完畢后30分鐘內(nèi)應(yīng)立即加蓋濕草蓋或巖棉被,并保持濕潤(rùn)。

 2、冬季施工時(shí),養(yǎng)護(hù)措施還應(yīng)符合現(xiàn)行<<鋼筋混凝土工程施工及驗(yàn)收規(guī)范>>(GB50204)的有關(guān)規(guī)定。

 3、灌漿料達(dá)到拆膜時(shí)間后，可進(jìn)行設(shè)備安裝,具體時(shí)間參見(jiàn)"拆膜和養(yǎng)護(hù)時(shí)間及環(huán)境溫度的關(guān)系表"。

4、在設(shè)備基礎(chǔ)灌漿完畢后，如有要剔除部分,可在灌漿完畢后3-6小時(shí)后,即灌漿層硬化前用抹刀或 鐵锨工具輕 輕鏟除。

 5、不得將正在運(yùn)轉(zhuǎn)的機(jī)器的震動(dòng)傳給設(shè)備基礎(chǔ)，在二次灌漿后應(yīng)停機(jī)24-36小時(shí),以免損壞未結(jié)硬 的灌漿層。
