應(yīng)用范圍

1、 混凝土結(jié)構(gòu)中破損的構(gòu)件、梁、板、柱、樓梯等部位的修補(bǔ)

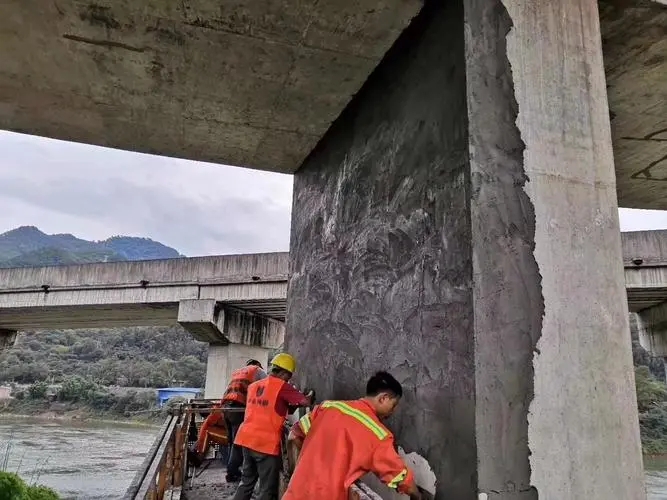

2、 建(構(gòu))筑物使用高強(qiáng)不銹鋼絞線網(wǎng)的抹灰找平保護(hù)砂漿

3、 道路、橋梁中混凝土破損部位的修補(bǔ)

4、 機(jī)場跑道、高速公路車道及 到破損部位的修補(bǔ)及搶修

5、 工業(yè)廠房混凝土地坪破損部位的修補(bǔ)及搶修

典型用途

該產(chǎn)品主要適用于混凝土結(jié)構(gòu)的空洞、蜂窩、破損、剝落、露筋等表面損傷部分的修復(fù)，以恢復(fù)混凝土結(jié)構(gòu)良好的使用性能。也可作為碳纖維加固找平砂漿、高性能砌筑砂漿以及建(構(gòu))筑物適用鋼絞線加固的抹灰找平保護(hù)砂漿。該產(chǎn)品因加有多種高分子聚合物改性劑、膠粉及抗裂纖維。因此具有良好的施工和易性、粘接性、抗?jié)B性、抗剝落性、抗凍融性、抗碳化性、抗裂性、鋼筋阻銹性能并具有高強(qiáng)度等性能。

施工特點(diǎn)

1、 施工方便:MT-2000具有良好的施工和易性能。施工時(shí)無需振搗，在現(xiàn)場加水?dāng)嚢杓纯墒褂谩?/span>

2、 早強(qiáng)、高強(qiáng):1天抗壓強(qiáng)度可達(dá)20Mpa，能最大限度的加快工程進(jìn)度。

3、 抗?jié)B性能強(qiáng):MT-2000產(chǎn)品具有良好的抗?jié)B性能，1.7Mpa抗?jié)B壓水不透水，符合P16混凝土抗?jié)B性能的要求

4、 粘接性能好:如使用混凝土界面處理劑，與新老混凝土的粘接強(qiáng)度大于1.8Mpa，可最大程度保證MT-2000高強(qiáng)混凝土修補(bǔ)砂漿與修補(bǔ)基層間的緊密粘接。

5、 可冬季施工:MT-2000高強(qiáng)修補(bǔ)砂漿允許環(huán)境溫度在-5℃以上時(shí)，進(jìn)行混凝土結(jié)構(gòu)的裝門面、水平面及頂面的修補(bǔ)室外施工。

6、 耐久性強(qiáng):50次凍融循環(huán)后強(qiáng)度無明顯變化，在機(jī)油中浸泡30天后強(qiáng)度提高。

性能指標(biāo)

施工步驟要求

2、 準(zhǔn)備好必要的工具及養(yǎng)護(hù)品

3、 確定修補(bǔ)區(qū)域，其修補(bǔ)處理范圍應(yīng)比實(shí)際破損范圍向外擴(kuò)大100mm，切割或剔鑿出混凝土修補(bǔ)區(qū)域的垂直邊緣，其深度≥5mm以免修補(bǔ)區(qū)域邊緣薄片化。

4、 將修補(bǔ)區(qū)域內(nèi)混凝土基層表面浮塵、油污清理干凈，并剔除疏松部分。

5、 清理修補(bǔ)區(qū)域內(nèi)裸露鋼筋表面的銹質(zhì)和雜物。

6、 將清理好的修補(bǔ)區(qū)域內(nèi)混凝土基層進(jìn)行鑿毛處理或用混凝土界面處理劑進(jìn)行界面處理。

7、 用氣泵或水將處理過的修補(bǔ)區(qū)域內(nèi)混凝土基層表面清掃干凈，進(jìn)行下道工序時(shí)不得有明水存留。

8、 按推薦加水量10-20%(重量比)的配合比攪拌EC2000高強(qiáng)修補(bǔ)砂漿。采用機(jī)械攪拌2-3分名目即可并在利于攪拌的質(zhì)量和速度。人工攪拌應(yīng)在5分名目以保證攪拌均勻。

9、 拌好的M由于MT-2000高強(qiáng)修補(bǔ)砂漿含有多種高分子聚合物改性外滲料及膠粉，使拌合好的MT-2000高強(qiáng)修補(bǔ)砂漿較粘稠，抹灰時(shí)應(yīng)注意刀光潔。

10、對于表面需壓光處理的，最外層抹灰應(yīng)拌合略稀，并掌握好時(shí)間，以利于壓光處理。

11、嚴(yán)禁在EC2000高強(qiáng)修補(bǔ)砂漿中摻入任何外加劑或外摻料。

12、使用溫度為-5℃-40℃

養(yǎng)護(hù)

1、 夏季施工作業(yè)完畢后2-4小時(shí)，應(yīng)及時(shí)澆噴水工噴灑養(yǎng)護(hù)劑或覆蓋潮濕草袋進(jìn)行養(yǎng)護(hù)，并保持表面濕潤2-3天。

2、 冬季施工完畢后，應(yīng)立即覆蓋塑料薄膜并加蓋棉被進(jìn)行保溫養(yǎng)護(hù)。

3、 MT-2000高強(qiáng)修補(bǔ)砂漿為25kg袋裝。

4、 存放在通風(fēng)干燥處并防止陽光直射。

5、 保質(zhì)期為6個(gè)月，超出保質(zhì)期應(yīng)復(fù)檢，合格后方可使用。

水性環(huán)氧修補(bǔ)砂漿

1、概述

水性環(huán)氧砂漿(混凝土)添加劑由水性環(huán)氧樹脂和水性環(huán)氧固化劑組成，與水泥砂漿(混凝土)有良好的配伍性，添加到砂漿(混凝土)中，起到增強(qiáng)、抗?jié)B和抗化學(xué)品作用，可在潮濕界面和環(huán)境下快速固化，不產(chǎn)生龜裂，適應(yīng)于水利、地下人防工程、道路橋梁等建筑物的缺陷修補(bǔ)粘結(jié)，亦可作防滲補(bǔ)漏材料。

2、特點(diǎn)

以水作為分散介質(zhì)，環(huán)保，對人體無毒害，不燃，存儲、運(yùn)輸、使用均安全;熱膨脹系數(shù)與砼接近，故不易從這些被粘結(jié)的基材上脫開，耐久性能優(yōu)異;砂漿(混凝土)的力學(xué)性能、粘結(jié)強(qiáng)度、抗?jié)B性能及耐腐蝕性顯著提高;可在干燥、低溫、潮濕和水下等惡劣環(huán)境中固化，潮濕面粘結(jié)性能優(yōu);和易性好，操作施工簡便，同一般的水泥砂漿(混凝土)，工具可用水清洗;成本低，僅為環(huán)氧樹脂砂漿的30~50%。

3、技術(shù)指標(biāo) 檢測標(biāo)準(zhǔn)DL/T 5193-2004，溫度23±2℃，濕度50±5%。

4、使用方法

將兩組分按配比稱量后加入一個(gè)清潔備用桶內(nèi)，充分?jǐn)嚢杈鶆颍砑舆m量水調(diào)節(jié)攪勻，添加到砂漿(混凝土)中混勻即可使用。混合好的添加劑請?jiān)谶m用期內(nèi)用完，配制好的水性環(huán)氧砂漿也請盡快施工。

參考配比:聚合物混凝土的一般配比:灰砂比C/S(水泥:砂子)=1:2~3;

聚灰比P/C(聚合物:水泥)=0.15~0.25:1;

水灰比W/C(水:水泥)=0.3~0.4:1。

5、注意事項(xiàng)

配比:使用稱量工具按產(chǎn)品的配比嚴(yán)格稱取水性環(huán)氧樹脂、水性環(huán)氧固化劑、水等各組分的重量;舀取:舀取水性環(huán)氧樹脂、水性環(huán)氧固化劑要使用各自的勺子，切記勿交叉使用，否則導(dǎo)致原材料報(bào)廢;混合:使用低速攪拌器將混合的水性環(huán)氧樹脂和水性環(huán)氧固化劑充分?jǐn)嚢?~10分鐘，直到混合物變成白色且均勻一致，攪動時(shí)沒有明顯痕跡，工具和容器清洗時(shí)毫無粘滯感，然后一邊攪拌一邊加水;混合量:按施工現(xiàn)場環(huán)境(主要是溫度)和施工速度(主要是參與人數(shù)和作業(yè)難度)嚴(yán)格控制每次水性環(huán)氧混合物、砂漿(混凝土)的量，尤其在戶外施工作業(yè)，應(yīng)將水性環(huán)氧原材料儲放在陰涼干燥處及在陰涼處完成混合作業(yè)，否則產(chǎn)品混合過多凝膠作廢;加水量:根據(jù)產(chǎn)品的最終使用要求決定加水量，加水量越少，產(chǎn)品性能越好;同時(shí)水泥砂漿拌和盡可能干，如果加水太多水泥砂漿拌和太稀，易出現(xiàn)水泥制品收縮、踏落、開裂等常見問題;施工:預(yù)先將施工舊界面的塵渣清除干凈并保持干燥，使用水性環(huán)氧稀釋液(水性環(huán)氧樹脂:水性環(huán)氧固化劑:水=1:1.3:3~5)將舊界面涂刷一次，然后再施工水泥砂漿;養(yǎng)護(hù):可以選擇自然養(yǎng)護(hù)或30~60℃的烘烤、照曬等，初凝后表面噴灑一道水性環(huán)氧稀釋液(水性環(huán)氧樹脂:水性環(huán)氧固化劑:水=1:1.3:3~5)即可;請勿潮濕養(yǎng)護(hù)。清洗:施工完請及時(shí)將工具用水清洗干凈。
