高強聚合物砂漿使用于：混凝土結構中破損的構件、梁、板、柱、樓梯等部位的修補，建（構）筑物使用高強不銹鋼絞線網的抹灰找平保護砂漿，道路、橋梁中混凝土破損部位的修補 ，

機場跑道、高速公路車道及 到破損部位的修補及搶修， 工業(yè)廠房混凝土地坪破損部位的修補及搶修

施工特點：

1、 施工方便：具有良好的施工和易性能。施工時無需振搗，在現(xiàn)場加水攪拌即可使用。

2、 早強、高強：1天抗壓強度可達20Mpa，能最大限度的加快工程進度。

3、 抗?jié)B性能強：產品具有良好的抗?jié)B性能，1.7Mpa抗?jié)B壓水不透水，符合P16混凝土抗?jié)B性能的要求

4、 粘接性能好：如使用混凝土界面處理劑，與新老混凝土的粘接強度大于1.8Mpa，可最大程度保證高強混凝土修補砂漿與修補基層間的緊密粘接。

5、 可冬季施工：高強修補砂漿允許環(huán)境溫度在-5℃以上時，進行混凝土結構的裝門面、水平面及頂面的修補室外施工。

6、 耐久性強：50次凍融循環(huán)后強度無明顯變化，在機油中浸泡30天后強度提高。

施工步驟：

1、 準備好必要的工具及養(yǎng)護品

2、 確定修補區(qū)域，其修補處理范圍應比實際破損范圍向外擴大100mm，切割或剔鑿出混凝土修補區(qū)域的垂直邊緣，其深度≥5mm以免修補區(qū)域邊緣薄片化。

3、 將修補區(qū)域內混凝土基層表面浮塵、油污清理干凈，并剔除疏松部分。

4、 清理修補區(qū)域內裸露鋼筋表面的銹質和雜物。

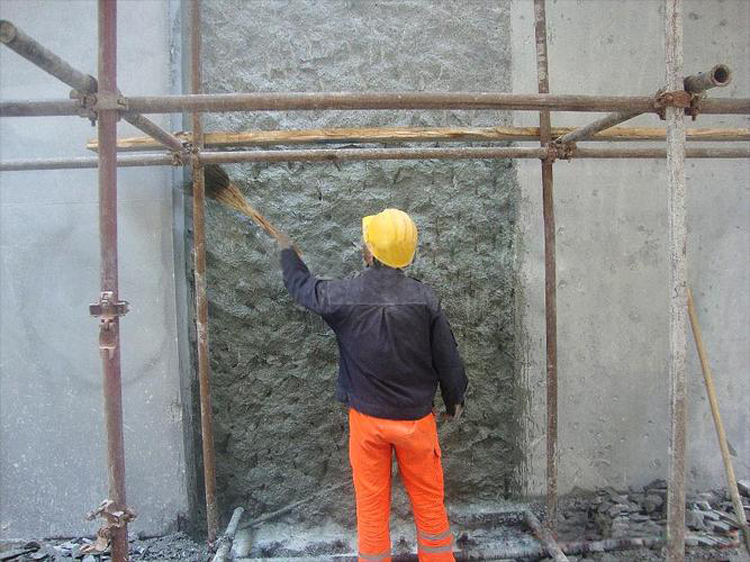

5、 將清理好的修補區(qū)域內混凝土基層進行鑿毛處理或用混凝土界面處理劑進行界面處理。

6、 用氣泵或水將處理過的修補區(qū)域內混凝土基層表面清掃干凈，進行下道工序時不得有明水存留。

7、 按推薦加水量16-18%（重量比）的配合比攪拌TD高強修補砂漿。采用機械攪拌2-3分名目即可并在利于攪拌的質量和速度。人工攪拌應在5分名目以保證攪拌均勻。

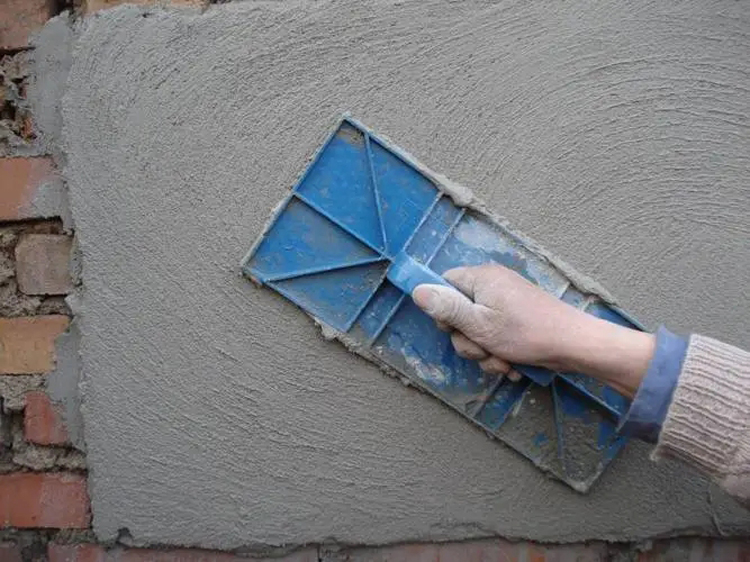

8、 拌好的高強修補砂漿含有多種高分子聚合物改性外滲料及膠粉，使拌合好的高強修補砂漿較粘稠，抹灰時應注意刀光潔。

9、對于表面需壓光處理的，最外層抹灰應拌合略稀，并掌握好時間，以利于壓光處理。

10、嚴禁在高強修補砂漿中摻入任何外加劑或外摻料。

11、使用溫度為-5℃—40℃

養(yǎng)護：

1、 夏季施工作業(yè)完畢后2-4小時，應及時澆噴水工噴灑養(yǎng)護劑或覆蓋潮濕草袋進行養(yǎng)護，并保持表面濕潤2-3天。

2、 冬季施工完畢后，應立即覆蓋塑料薄膜并加蓋棉被進行保溫養(yǎng)護。

3、 高強修補砂漿為25kg袋裝。

4、 存放在通風干燥處并防止陽光直射。

5、 保質期為6個月，超出保質期應復檢，合格后方可使用。
