為滿足橋面變形的要求,通常在兩梁端之間、梁端與橋臺之間或橋梁的鉸接位置上設置伸縮縫。要求伸縮縫在平行、垂直于橋梁軸線的兩個方向,能自由伸縮,牢固可靠,車輛行駛過時應平順、無突跳與噪聲;要能防止雨水和垃圾泥土滲入阻塞;安裝、檢查、養護、消除污物都要簡易方便。 在設置伸縮縫處,欄桿與橋面鋪裝都要斷開。
橋梁伸縮縫簡介
橋梁伸縮縫的作用:在于調節由車輛荷載和橋梁建筑材料所引起的上部結構之間的位移和聯結。斜交橋的伸縮裝置一旦被破壞,將嚴重影響行車的速度、舒適性與安全,甚至造成行車安全事故。
伸縮縫功能:
①保證梁體自由伸縮
②使車輛平穩行駛
③具有良好的密水性和排水性
④便于清除溝槽污物
橋梁的伸縮縫長期暴露在大氣中,使用環境比較惡劣,是橋梁結構中最易遭到破壞而又較難以修補的部位。而橋梁伸縮縫的破壞,又可能引起很大的車輛沖擊荷載,惡化行車狀況,就會導致跳車、噪音、漏水、影響行車安全急劇降低橋梁使用壽命。
一、橋梁伸縮縫的基本概念
橋梁伸縮縫是指為了滿足橋梁縱向變形的需要,在橋梁梁端與橋臺之間或梁端與梁端之間設置的間隙。它能夠吸收橋梁由于溫度變化、荷載作用等因素引起的位移,從而保證橋梁的正常使用。
二、橋梁伸縮縫的類型
橋梁伸縮縫可以根據其構造形式、使用材料、安裝方式等因素進行分類。其中,常見的類型有:
1. 鍍鋅鐵皮U型伸縮縫:這種伸縮縫具有構造簡單、安裝方便、價格低廉等優點,但易受腐蝕,使用壽命較短。
2. 橡膠伸縮縫:橡膠伸縮縫具有較好的彈性和適應性,能夠吸收較大的變形量,同時具有耐腐蝕、耐老化等優點,被廣泛應用于橋梁建設中。
3. 鋼板伸縮縫:鋼板伸縮縫具有強度高、剛度大、使用壽命長等優點,但安裝難度較大,價格較高。
4. 復合材料伸縮縫:復合材料伸縮縫采用高強度工程塑料等材料制成,具有重量輕、強度高、耐腐蝕等優點,但價格較高。

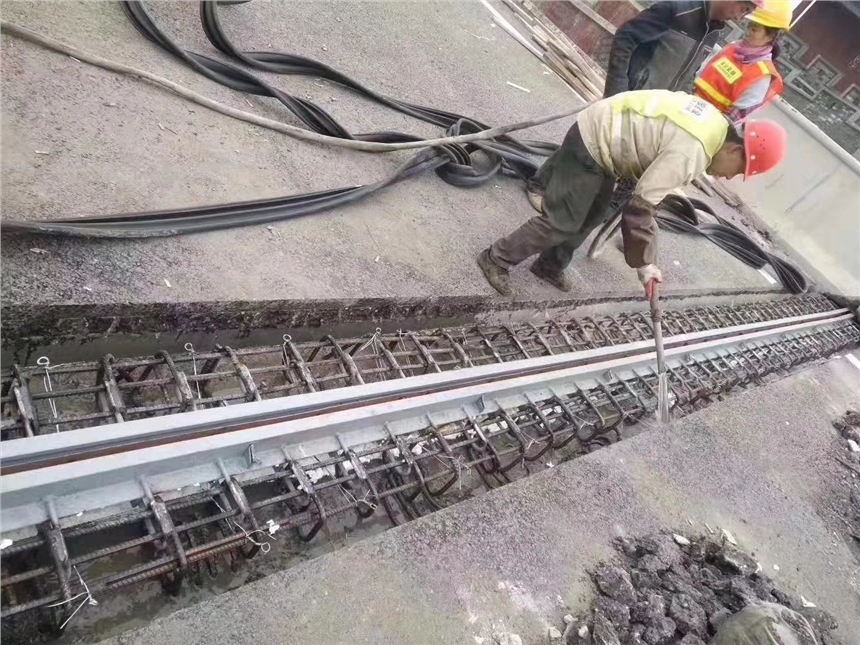

橋梁伸縮縫
三、橋梁伸縮縫的材料選擇
選擇合適的材料是橋梁伸縮縫施工的關鍵之一。根據橋梁的使用環境、荷載大小等因素,可以選擇不同的材料。常用的材料有:
1. 橡膠:具有較好的彈性和適應性,能夠吸收較大的變形量,同時具有耐腐蝕、耐老化等優點。
2. 鋼材:具有較高的強度和剛度,適用于大跨度橋梁建設。
3. 混凝土:具有較高的抗壓強度和耐久性,適用于小型橋梁或道路交叉口建設。
四、橋梁伸縮縫的設計原則
在進行橋梁伸縮縫設計時,需要考慮以下原則:
1. 能夠適應橋梁的縱向變形;
2. 能夠保證車輛和行人的安全通行;
3. 能夠防止雨水和垃圾的滲入;
4. 能夠抵抗自然災害和人為因素的作用;
5. 能夠滿足橋梁使用壽命的要求。
