c130風(fēng)電基灌漿料 高強(qiáng)度無(wú)收縮灌漿材料(風(fēng)電基礎(chǔ)高強(qiáng)度灌漿材料)風(fēng)力發(fā)電基礎(chǔ)灌漿材料 灌漿材料根據(jù)灌漿連接段的剖析果和設(shè)計(jì)要點(diǎn)，可選用水泥漿和

高強(qiáng)度灌漿材料。 普通水泥漿注漿價(jià)格低廉，材料易得，在海洋石段油施工中得到了廣泛的應(yīng)用，但普通水泥漿結(jié)結(jié)結(jié)，壓力粘結(jié)強(qiáng)度較低。 與普通水泥

漿相比，高強(qiáng)度灌漿材料是一種含有收攏補(bǔ)償技術(shù)的水泥灌漿材料。當(dāng)與水混合時(shí)，可以產(chǎn)生均勻的樁、流動(dòng)的、易于 料。

對(duì)于海上風(fēng)機(jī)基和單基灌漿的特殊要求和特殊施工工藝，高強(qiáng)度灌漿材料需要具有流動(dòng)性大、耐離析可靠性和穩(wěn)定性高、初始 最終強(qiáng)度高、彈性模具高、體

積穩(wěn)定性高、耐疲勞性低、膠比低等優(yōu)點(diǎn)。其一些詳細(xì)特征如下。 含氣量：灌漿材料中氣體含量一般要求≤4％ 流動(dòng)性：流動(dòng)性體現(xiàn)了灌漿材料的施工特

性，在沒(méi)有任何沖擊的情況下，灌漿材料的原始流動(dòng)性規(guī)定在290mm以上，30min以后 260mm，60min以后的流動(dòng)性超過(guò)230mm，而且灌漿材料沒(méi)有泌水

和分層。 早期強(qiáng)度：20°在C時(shí)條件下，24h的壓強(qiáng)可以達(dá)到40MPa或更高。28d的壓強(qiáng)可以達(dá)到80-110MPa或以上。 高抗疲勞性能：參考DNV-OS-C502，調(diào)

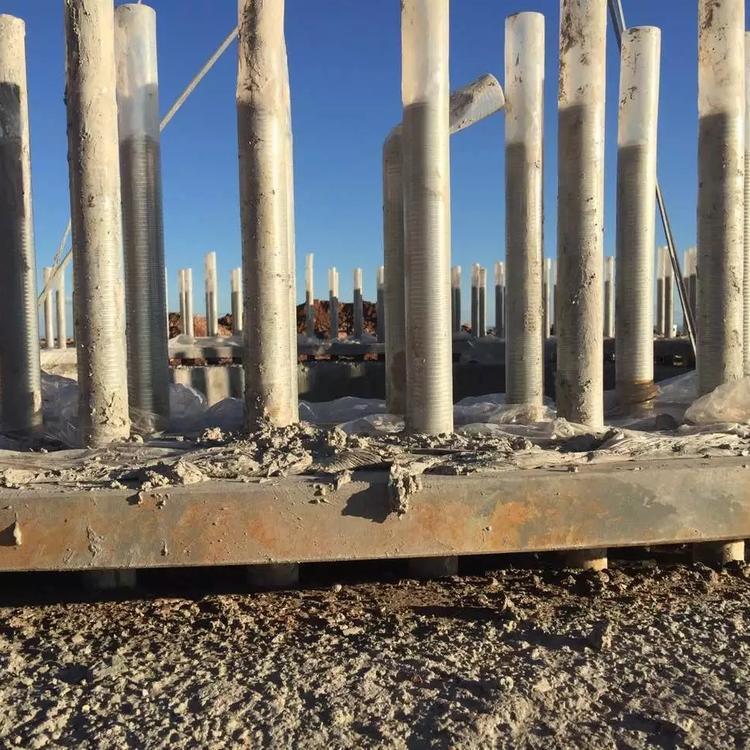

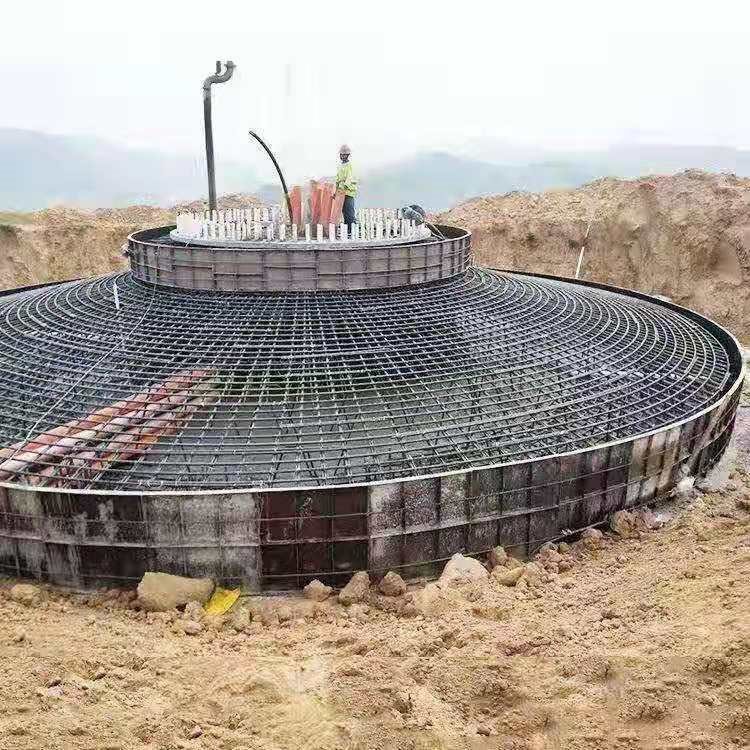

查 優(yōu)異的耐離析性能：可靠的耐離析性能防泵。風(fēng)力發(fā)電基礎(chǔ)灌漿材料；強(qiáng)度在100Mpa以上；無(wú)收縮無(wú)泌水超流態(tài)無(wú)空鼓風(fēng)力發(fā)電基礎(chǔ)灌漿材料是一種采

用高性能聚合物改性的水泥基灌漿材料，采用多種無(wú)機(jī)添加劑，具有良好的施工特性，可自動(dòng)流平，凝結(jié)后，早期強(qiáng)度發(fā)展迅速，具有早期強(qiáng)度、無(wú)收縮等

優(yōu)點(diǎn)，廣泛應(yīng)用于風(fēng)力發(fā)電設(shè)備基礎(chǔ)注漿設(shè)備的安裝。應(yīng)用；也可用于鐵路、客運(yùn)專線、高速公路等支座注漿。

產(chǎn)品優(yōu)勢(shì)：

A、現(xiàn)場(chǎng)立即放水?dāng)嚢杓纯墒褂?，施工省時(shí)省力。

B、具有良好的流動(dòng)性，持續(xù)時(shí)間長(zhǎng)，具有良好的粘結(jié)性，不分層離析，不泌水。

C、具有微膨脹特性，硬化后結(jié)構(gòu)致密，不收縮開(kāi)裂，耐磨性強(qiáng)，韌性強(qiáng)。

D、1天、3天、28天的抗拉強(qiáng)度可分別達(dá)到40MPa、60MPa、超過(guò)80MPa。

風(fēng)力發(fā)電基礎(chǔ)灌漿材料的操作方法：www.chinasjxy.com

A、基層表面解決方法：注漿前，應(yīng)清潔補(bǔ)充空間，通常是煙塵、油漬等污漬等；修補(bǔ)裂縫等時(shí)，基層表面用溫水濕潤(rùn)至飽和，

但是施工時(shí)不能留下明水。

B、在砂漿失去流平性之前，根據(jù)施工面積或單位時(shí)間的施工面積計(jì)算粉料量和需水量，每次混合量應(yīng)確保所有施工結(jié)束。

C、水料比例：水料=0.13-0.15：1

D、攪拌:先在攪拌桶中加入水，然后加入好的灌漿材料，邊加料邊用電動(dòng)攪拌槍攪拌，直到粉末全部加滿，再攪拌2-3分鐘，使?jié){體均勻。

E、施工:將攪拌好的漿料勻稱倒在處理好的基面上，自流平。平整應(yīng)在可施工期間進(jìn)行，完工后的機(jī)器應(yīng)立即用水沖洗干凈。

F、維修、灌漿完成后，應(yīng)立即噴灑保護(hù)劑或覆蓋塑料薄膜，蓋上草袋或巖棉被。表面干燥時(shí)立即澆水，養(yǎng)護(hù)期為3-7天。

常見(jiàn)問(wèn)題

A、加水量不宜過(guò)多，以防止?jié){料泌水及離析；打開(kāi)包裝袋后，應(yīng)盡早使用本產(chǎn)品。

B、可以根據(jù)工作溫度來(lái)確定施工周期。攪拌后30分鐘內(nèi)為20℃。

C、按攪拌不能恢復(fù)流動(dòng)性料漿切勿再次放水?dāng)嚢钄嚢柙贀Q。

D、2100-2200kg/立方米的材料消耗。
