二次灌漿是指在混凝土結(jié)構(gòu)中原液灌漿之后，再次進(jìn)行灌漿的一種技術(shù)方法，二次灌漿法是澆灌基礎(chǔ)時預(yù)先在基礎(chǔ)內(nèi)留出地腳螺栓的預(yù)留孔。在設(shè)備安裝時再把地腳螺栓安裝在預(yù)留孔內(nèi)澆灌混凝土或水泥砂漿使地腳螺栓牢固。它的優(yōu)點是地腳螺栓便于調(diào)整和便于設(shè)備安裝。缺點是現(xiàn)澆的混凝土與原基礎(chǔ)的結(jié)合不如一次灌澆牢固。

產(chǎn)品特點：

1. 早強(qiáng)、高強(qiáng)：1-3天抗壓強(qiáng)度30-50Mpa以上。

2. 抗離析性能：高強(qiáng)無收縮灌漿料克服了現(xiàn)場使用中因加水量偏多所導(dǎo)致的離析現(xiàn)象。

3. 綠色環(huán)保：不含有苯系物、鹵代烴、甲醛、重金屬等成分，無毒、無味、無污染、不燃不

爆，可按一般貨物運(yùn)輸。

4. 微膨脹性：保證設(shè)備與基礎(chǔ)之間緊密接觸， 二次灌漿后無收縮。

5. 自流性高：可填充全部空隙，滿足設(shè)備二次灌漿的要求

6.可冬季施工：允許在-10℃氣溫下進(jìn)行室外施工。

7. 耐久性強(qiáng)：經(jīng)上百萬次疲勞試驗50次凍融循環(huán)實驗強(qiáng)度無明顯變化。在機(jī)油中浸泡30天后

強(qiáng)度明顯提高。

8. 抗開裂能力：現(xiàn)場使用中因加水量不確定、環(huán)境溫度不確定以及養(yǎng)護(hù)條件限制等因素裂紋

現(xiàn)象。

主要作用：

 1. 強(qiáng)化混凝土結(jié)構(gòu)：二次灌漿能填充原液灌漿的不足，增加混凝土的密實度和強(qiáng)度，從而提高混凝土的承載能力和耐久性。

  這對于需要加固老化的混凝土結(jié)構(gòu)特別重要。

   2. 改善混凝土的抗?jié)B性能：二次灌漿能填補(bǔ)混凝土內(nèi)部的空隙，修補(bǔ)原液灌漿中出現(xiàn)的空洞或孔洞，從而提高混凝土的密封性，減少滲水問題。

   3. 提高混凝土的耐久性：通過二次灌漿，可以有效防止混凝土內(nèi)的氯離子、二氧化碳等有害物質(zhì)的侵入，減少混凝土的碳化和腐蝕，延長混凝土的使用壽命。

   4. 改善結(jié)構(gòu)的整體性能：二次灌漿可以使混凝土結(jié)構(gòu)的表面與內(nèi)部更加緊密連接，增加結(jié)構(gòu)的整體性能和抗震性能，提高結(jié)構(gòu)的安全性。

二次灌漿的操作要點：

（1）灌漿前，要把灌漿處用水沖洗干凈，油污、浮銹等應(yīng)清除干凈，以保證新澆混凝土（或砂漿）與原混凝土結(jié)合牢固。

（2）灌漿一般采用細(xì)石混凝土（或水泥砂漿），其標(biāo)號至少應(yīng)比原混凝土標(biāo)號高一級。碎石的粒度約為5~15mm，水泥用400號或500號。

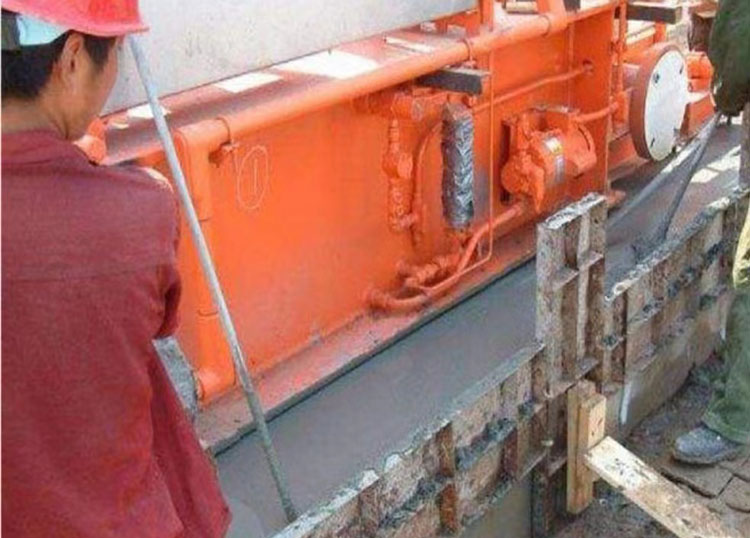

（3）灌漿時，應(yīng)放一圈外模板，其邊緣距設(shè)備底座邊緣一般不小于60mm；如果設(shè)備底座下的整個面積不必全部灌漿，而且灌漿層需承受設(shè)備負(fù)荷時，還要放內(nèi)模板，以保證灌漿層的質(zhì)量。內(nèi)模板到設(shè)備底座外緣的距離應(yīng)大于100mm，同時也不能小于底座面邊寬。灌漿層的高度，在底座外面應(yīng)高于底座的底面。灌漿層的上表面應(yīng)略有坡度（坡度向外），以防油、水流入設(shè)備底座。

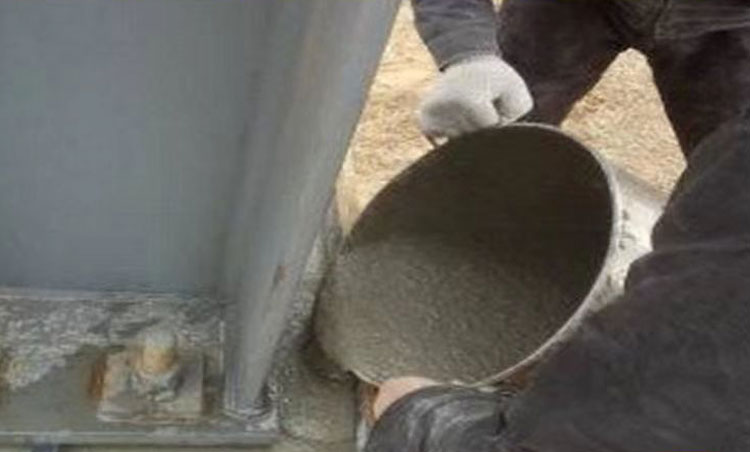

（4）灌漿工作要連續(xù)進(jìn)行，不能中斷，要一次灌完。砂漿灌漿過程中不允許搗動，但可以引流，要保持地腳螺栓和安裝平面垂直。

（5）灌漿后，要鋪設(shè)抹布灑水養(yǎng)護(hù)，養(yǎng)護(hù)日期不少于一周。待混凝土養(yǎng)護(hù)達(dá)到其強(qiáng)度的70%以上時，才允許擰緊地腳螺栓。
