灌漿料使用范圍 灌漿材料是建筑行業(yè)從業(yè)人員熟悉的一種新型增強材料，是混凝土的改良版。灌漿材料具有較高的自流性和微膨脹性，可在冬季施 的耐久性目前廣泛應(yīng)用于建筑行業(yè)：

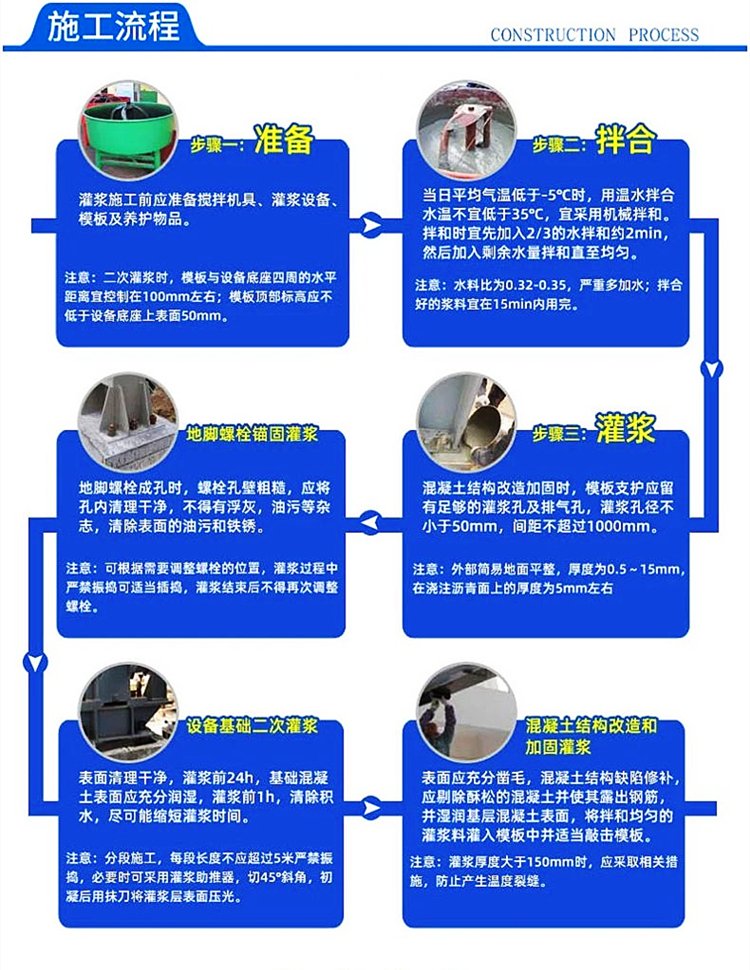

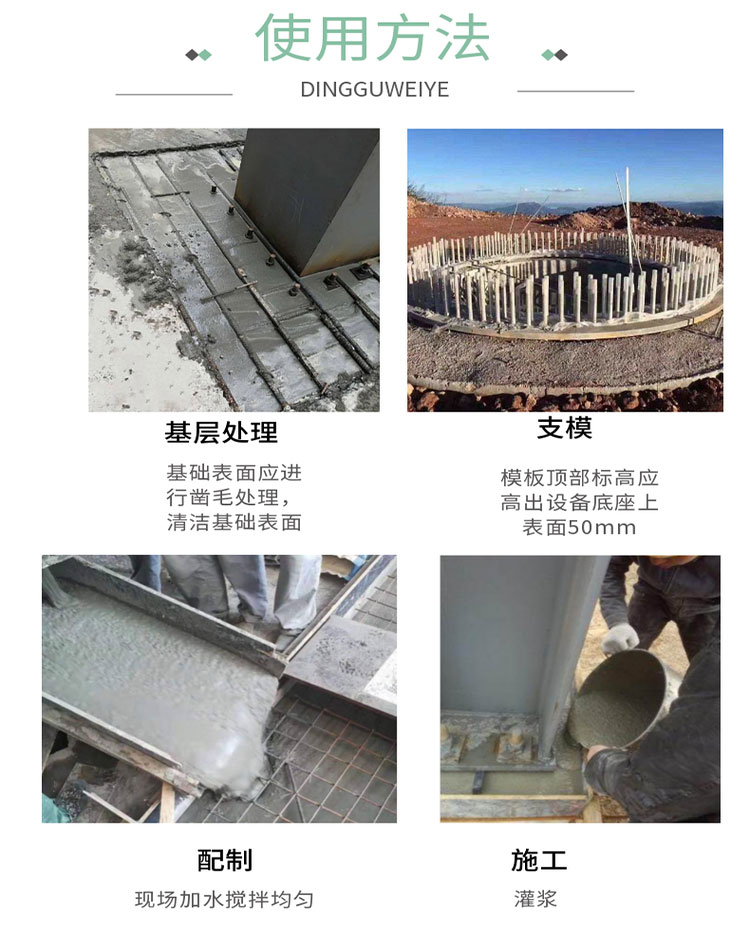

1、需要注意的是，灌漿材料的施工溫度應(yīng)為0-40℃。如果施工溫度高于或低于此溫度范圍，則必須采取適當?shù)募訜峄蚶鋮s措施。

2、在施工過程中，建議將灌漿層的邊緣尺寸控制在100mm以內(nèi)，在需要鋪設(shè)鋼筋或鋼網(wǎng)的情況下進行邊緣處理，并用膨脹螺栓 牢固固定。

3、建議灌漿層厚度在100mm以內(nèi)，超過100mm必須分層注入。 灌漿料

4、灌漿材料用水應(yīng)符合混凝土攪拌用水標準要求，水溫應(yīng)保持在5-30℃。

5、灌漿材料的用水量以產(chǎn)品說明書規(guī)定的用水量為準。建議用機械攪拌。

6、如果灌漿材料在使用過程中需要配合外加劑，請務(wù)必在使用前進行嚴格的測試。

7、灌漿完成后，盡量避免焊接與灌漿層接觸的鋼板。

2、水泥漿 水泥漿目前使用最多的灌漿材料。它的膠結(jié)性能好，結(jié)石強度高，施工也比較方便，適于灌 填寬度大于0.15毫米的縫隙或滲透系數(shù)大于1米/日的巖層。對具有寬大縫隙的巖石或構(gòu)筑 物、地下水流速或耗漿量很大的巖層灌漿時，常在水泥漿中摻入砂子，以減少漿體結(jié)硬時 的收縮變形，增加粘結(jié)力和減少流失。

3、水泥粘土漿 水泥黏土漿綜合了水泥漿的結(jié)石強度高和粘土漿的漿液穩(wěn)定性好、價格便宜等優(yōu)點，使用范 圍比較廣，并可根據(jù)不同要求選擇不同的水泥、粘土配合比。

 4、水泥粉煤灰漿 水泥粉煤灰漿的粉煤灰的顆粒細，與水泥等膠凝材料共同制成的漿液穩(wěn)定性和流動性都較 好，在灌漿工程中的應(yīng)用日趨廣泛。 為了改善固粒灌漿材料的性能，有時還摻用塑化劑、促凝劑等外加劑，混合出以下三種： 硅化用灌漿材料 硅化用灌漿材料是以硅酸鈉（水玻璃）為主要原料的化學漿液。有雙液法和單液法兩種灌 注方法：雙液法是將硅酸鈉和氯化鈣兩種溶液先后壓入，化合后結(jié)石強度較高，但由于所用 硅酸鹽溶液的粘度比較大，一般用于滲透系數(shù)為2～80米/日的砂質(zhì)土的加固及防滲；單液法 采用比較稀的硅酸鈉溶液，其粘度和強度都較低，一般用于黃土或黃土類砂質(zhì)土的加固。 環(huán)氧樹脂灌漿材料 以環(huán)氧樹脂為主體，加入一定比例的固化劑、稀釋劑、增韌劑等混合而成。環(huán)氧樹脂硬化 后粘結(jié)力強，收縮小，穩(wěn)定性好，是結(jié)構(gòu)混凝土的主要補強材料。一些強度要求高的重要結(jié) 構(gòu)物，多采用環(huán)氧樹脂灌漿。近年來，也能用于漏水裂縫的處理。 甲基丙烯酸甲酯堵漏漿液 簡稱甲凝，是以甲基丙烯酸甲酯、甲基丙烯酸丁酯為主要原料，加入過氧化苯甲酰、二甲基 苯胺和對甲苯亞磺酸等組成的一種低粘度灌漿材料。其粘度比水低，滲透力很強，可灌入 0.05～0.1毫米的細微裂隙，聚合后強度和粘結(jié)力都很高，可用于大壩、油管、船塢和基礎(chǔ) 等混凝土的補強和堵漏。 知識點七、灌漿料強度等級有哪些 灌漿料的強度等級其實指的是灌漿料的抗壓程度，灌漿料的強度分為4個等級，不同等級的 強度大小是不一樣的，下面介紹灌漿料的強度等級： 1、一類灌漿料的抗壓強度一天可以達到20mpa，同時時間越長，強度也就越高，同時流動 性可以保持在300mm，最好不要多于320mm。 2、按照以上的條件，等級是18mpa，二類灌漿料的流動性可以保持在280mm，最好不要多 于300mm。 3、按照以上的條件，等級是15mpa，三類灌漿料的流動性可以保持在260mm，最好不要多 于280mm。 4、按照以上的條件，等級是10mpa，四類灌漿料的流動性可以保持在240mm，最好不要多
