混凝土表面增強(qiáng)劑 - 混凝土表面增強(qiáng)劑簡(jiǎn)介

混凝土表面增強(qiáng)劑是一種水溶性的液態(tài)化學(xué)硬化劑，外觀無(wú)色透明，市場(chǎng)上常見的有單組份材料也有雙組份材料，雙組份材料的增強(qiáng)效果相對(duì)更好。混凝土表面增強(qiáng)劑的主要

成份為具有反應(yīng)活性的堿金屬硅酸鹽或改性的堿金屬硅酸鹽、催化劑、助劑等。

混凝土表面增強(qiáng)劑別名：混凝土密封固化劑，液體地面硬化劑，水泥地面起砂處理劑，地面滲透劑，混凝土滲透劑，混凝土固化劑等。

混凝土表面增強(qiáng)劑 - 混凝土表面增強(qiáng)劑反應(yīng)原理

混凝土表面增強(qiáng)劑具有極低的表面張力，能快速滲透至混凝土內(nèi)部，與混凝土中水泥水化的副產(chǎn)物如氫氧化鈣發(fā)生二次反應(yīng)，生成大量的二氧化硅凝膠，這些凝膠能堵塞混凝土

內(nèi)部毛細(xì)微孔，從而增加混凝土表面的密實(shí)性、抗壓強(qiáng)度、硬度和耐磨性，一般能提高混凝土強(qiáng)度的15-30%。某些雙組份的混凝土表面增強(qiáng)劑與混凝土中相關(guān)成份的化學(xué)反應(yīng)更為

復(fù)雜，除了生成二氧化硅凝膠，還會(huì)生成一些致硬、致密的物質(zhì)，使混凝土的強(qiáng)度增加更為明顯，雙組份的水泥地面起砂處理劑即屬于這類材料，它能將表面強(qiáng)度差、起灰起砂的

水泥混凝土地面硬化至完全不起砂、不起灰。

混凝土表面增強(qiáng)劑 - 混凝土表面增強(qiáng)劑適用范圍

混凝土表面增強(qiáng)劑必須施工在已經(jīng)成型的水泥砂漿或混凝土表面：

1、為了保證混凝土表面增強(qiáng)劑能更多地滲入混凝土內(nèi)部，建議新施工水泥砂漿或混凝土表面（最好采用機(jī)器收光）經(jīng)至少7天濕養(yǎng)護(hù)、完全干燥后再施工。當(dāng)然，某些混凝土表面增強(qiáng)劑

為了節(jié)省材料和工期，在新施工地面完工24小時(shí)后即施用。

2、因各種原因造成的水泥砂漿或混凝土地面面層強(qiáng)度不夠、起灰起砂，可以使用混凝土表面增強(qiáng)劑進(jìn)行硬化、防塵處理：處理

后的地面其表面硬度和耐磨性明顯增加，不起灰不起砂，但這種處理方法對(duì)原地面的外觀沒有改變，因此，也不會(huì)對(duì)原地面的損傷有修復(fù)作用。若想修復(fù)原地面的損傷（如坑洞、裂縫等），

必須采取修補(bǔ)或是整體打磨的方法。

3、水磨石地面或金剛砂耐磨地面的表面密封、增強(qiáng)：若配合機(jī)器打磨、拋光，這兩種地面均可以做出類似大理石地面的效果。

4、含有水泥成份的混凝土制品或是混凝土構(gòu)件的表面增強(qiáng)：對(duì)于混凝土構(gòu)件的表面增強(qiáng)需要說(shuō)明的是，混凝土構(gòu)件的原始強(qiáng)度越好，混凝土表面增強(qiáng)劑能提升的幅度就越小，對(duì)于C30以上的

混凝土，混凝土表面增強(qiáng)劑對(duì)它的強(qiáng)度提升能力已經(jīng)很小。

混凝土表面增強(qiáng)劑 - 混凝土表面增強(qiáng)劑的施工方法

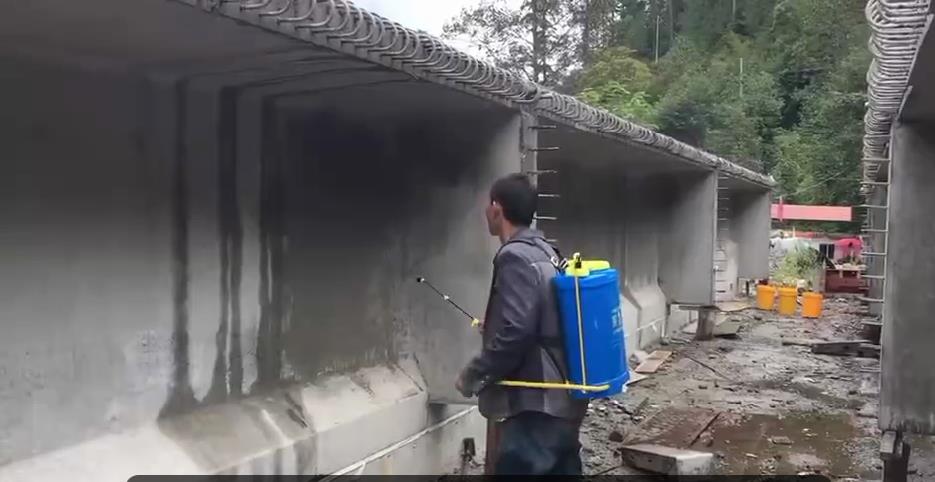

常見的施工方法是使用低壓噴嘴噴涂，如使用噴霧器，也有使用滾筒滾涂的。

將混凝土表面增強(qiáng)劑均勻噴灑于基面，硬毛掃帚來(lái)回掃動(dòng)以促進(jìn)滲透，當(dāng)水份蒸發(fā)、表面變粘稠或看不見明水時(shí)，及時(shí)噴灑少量清水保持濕潤(rùn)，整個(gè)時(shí)間持續(xù)約4小時(shí)左右，最后一次噴灑清水后，

將表面明水去除，自然干燥。24小時(shí)后即有明顯的硬化效果。

整體施工過(guò)程若配合石材翻新機(jī)或刷地機(jī)打磨、拋光，會(huì)使混凝土表面增強(qiáng)劑滲透更徹底，成品混凝土表面的光亮度更好。

混凝土表面增強(qiáng)劑 - 混凝土表面增強(qiáng)劑治理地面起砂

混凝土耐磨地坪原理圖

1、用于基層后，與水磨石中的物質(zhì)發(fā)生反應(yīng)。

2、下料結(jié)晶，封堵毛細(xì)孔，形成硅化物。

3、磨壓滲透劑，形成高聚晶硅化物。

4、完全滲透，硅化改性，形成密實(shí)的整體。

5、反應(yīng)加固，提高混凝土地面耐磨等性能。
