高強(qiáng)無收縮灌漿料是以水泥作為結(jié)合劑，輔以高流態(tài)、微膨脹、防離析等物質(zhì)配制而成。在施工現(xiàn)場加入一定量的水，攪拌均勻后即可使用，主要用于設(shè)備基礎(chǔ)二次灌漿，梁板柱加固，以及路面搶修工程等。按性能可分為普通型、加固型，早強(qiáng)型，豆石型，超流態(tài)等型號。

高強(qiáng)無收縮灌漿料是一種具有多種優(yōu)良性能的建筑材料，其特點(diǎn)主要包括：

早強(qiáng)、高強(qiáng)：高強(qiáng)無收縮灌漿料具有1-3天抗壓強(qiáng)度可達(dá)30-50Mpa以上的特點(diǎn)，能夠滿足設(shè)備基礎(chǔ)等緊急搶修工程的需求。

自流性高：該灌漿料可填充全部空隙，滿足設(shè)備二次灌漿的要求，且能夠確保設(shè)備與基礎(chǔ)之間緊密接觸，二次灌漿后無收縮。

微膨脹性：高強(qiáng)無收縮灌漿料具有微膨脹性能，能夠保證設(shè)備與基礎(chǔ)之間不會出現(xiàn)脫離，從而確保設(shè)備的正常運(yùn)轉(zhuǎn)。

粘結(jié)強(qiáng)度高：該灌漿料的粘結(jié)強(qiáng)度高，與鋼筋握裹力不低于6Mpa，能夠保證灌漿料與基礎(chǔ)之間形成良好的粘結(jié)。

可冬季施工：允許在-10℃氣溫下進(jìn)行室外施工，使得高強(qiáng)無收縮灌漿料在冬季也能夠進(jìn)行施工。

耐久性強(qiáng)：本品屬無機(jī)膠結(jié)材料，使用壽命大于基礎(chǔ)混凝土的使用壽命，經(jīng)上百萬次疲勞試驗，50次凍融循環(huán)實(shí)驗強(qiáng)度無明顯變化。在機(jī)油中浸泡30天后強(qiáng)度明顯提高。

無毒、無害、不老化、對水質(zhì)及周圍環(huán)境無污染，自密性好、防銹等特點(diǎn)。

總的來說，高強(qiáng)無收縮灌漿料具有早強(qiáng)、高強(qiáng)、自流性高、微膨脹性、粘結(jié)強(qiáng)度高、可冬季施工、耐久性強(qiáng)等特點(diǎn)，因此在各個領(lǐng)域都有廣泛的應(yīng)用。

在選擇和使用高強(qiáng)無收縮灌漿料時，應(yīng)根據(jù)工程要求和實(shí)際情況進(jìn)行選擇，并確保滿足相關(guān)的性能指標(biāo)

灌漿料施工注意事項包括：

施工前應(yīng)準(zhǔn)備攪拌機(jī)具、灌漿設(shè)備、模板及養(yǎng)護(hù)物品。

在灌漿料澆筑施工中出現(xiàn)下列情況之一應(yīng)停止?jié)仓９酀{料初凝并超過了允許的面積；灌漿料平均澆筑的氣溫超過了允許的偏差值，并在1小時內(nèi)無法調(diào)整至允許溫度內(nèi)；

在澆筑過程中出現(xiàn)大雨或暴雨天氣。

若不能保證灌漿料振搗密實(shí)或者是對建筑物帶來不利影響，或是下到高等級灌漿料澆筑部位的低等級灌漿料，必須鑿出已澆筑的灌漿料并重新進(jìn)行澆筑。

灌漿料施工澆筑過程中應(yīng)時時檢查標(biāo)高，以免出現(xiàn)模板沉降導(dǎo)致灌漿料面高低不平。

灌漿料施工澆筑完的灌漿料必須遮蓋來保溫或者防雨。

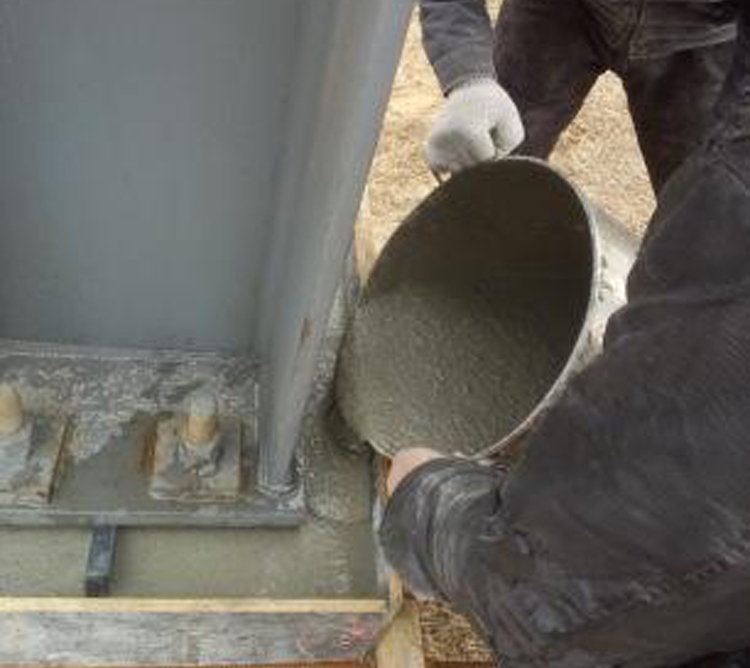

在二次灌漿時，模板與設(shè)備底座四周的水平距離宜控制在100mm左右；模板頂部標(biāo)高應(yīng)不低于設(shè)備底座上表面50mm。

混凝土結(jié)構(gòu)改造加固時，模板支護(hù)應(yīng)留有足夠的灌漿孔及排氣孔，灌漿孔徑不小于50mm，間距不超過1000mm。

嚴(yán)格控制灌漿料的溫度、配比、加水量等指標(biāo)，確保施工質(zhì)量。

避免過度振搗，減少氣泡的產(chǎn)生，提高灌漿料的密實(shí)度。

做好施工現(xiàn)場的排水工作，防止灌漿料受潮或與水接觸。

在澆筑過程中，注意控制澆筑速度，避免過快導(dǎo)致灌漿料出現(xiàn)離析等問題。

灌漿料施工完成后，及時進(jìn)行養(yǎng)護(hù)，防止出現(xiàn)開裂等問題。

請注意，具體施工注意事項還需根據(jù)不同的灌漿料類型和具體施工環(huán)境進(jìn)行調(diào)整。
