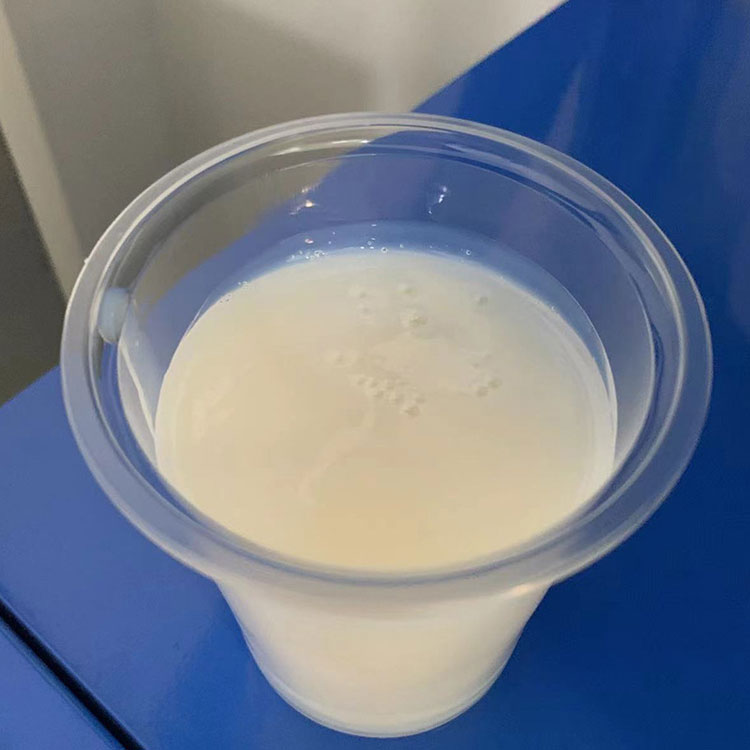

丙乳砂漿是丙烯酸酯共聚乳液水泥砂漿的簡稱。丙烯酸酯共聚乳液是由甲基丙烯酸甲酯、丙烯酸丁酯、甲基丙烯酸共聚制成的水溶性乳液，在丙烯酸酯共聚乳液中加入農(nóng)乳600號穩(wěn)定劑和284P有機硅乳液后的混合

液，可以與水、水泥和砂拌制成丙烯酸酯共聚乳液水泥砂漿。

施工注意事項

施工前的準(zhǔn)備工作：確認(rèn)施工圖紙和設(shè)計要求，按照要求制定施工方案。確認(rèn)工程材料的來源、品種、規(guī)格和質(zhì)量，保證材料合格檢查施工場地是否符合要求，基礎(chǔ)處理、保溫、防水等工作是否已完成。配置砂漿，

應(yīng)用量應(yīng)根據(jù)實際情況確定，不能混泥土與砂漿施工。

基層要求及處理：基層表面應(yīng)平整、粗糙、清潔、無油污、無浮灰，不應(yīng)有起砂、空鼓、裂縫等現(xiàn)象。施工前應(yīng)用高壓水沖洗并保持潮濕狀態(tài)，但不得有積水。

材料配制：將粉料：乳液按質(zhì)量比6：1稱取放置（體積比為3：1）；將實際用量80%的乳液倒入粉料中攪拌均勻，再將剩余的20%乳液逐漸倒入并攪拌均勻無結(jié)塊，配好的漿料應(yīng)保證在1小時內(nèi)用完；夏季高溫施工

時如發(fā)現(xiàn)已攪拌好的高度修補料變稠，可適當(dāng)加入少量的乳液攪拌后繼續(xù)使用。

施工：在潮濕的混凝土基層表面先均勻涂一遍丙乳砂漿（粉料：乳液按質(zhì)量比2：1配制），邊涂刷邊攤鋪耐久性高度修補料；丙乳砂漿一次施工面積不宜過大，應(yīng)分條和分塊錯開施工，每塊面積不宜大于10m2，錯

開施工的間隔時間不應(yīng)小于24小時。分層施工時，留縫位置應(yīng)互相錯開；攤鋪完畢后應(yīng)立即壓抹,并宜一次抹平，不宜反復(fù)抹壓。

施工后的處理方法：確保砂漿固化后再進(jìn)行表面處理。根據(jù)施工要求進(jìn)行表面處理、修整和裝飾等工作。嚴(yán)格防止機械沖擊和拉撕,確保表面牢固平整,美觀耐用。

丙乳砂漿的性能

丙乳砂漿是相同條件下普通水泥砂漿抗壓強度的75%，抗拉強度的1.05倍，其比舊水泥砂漿的粘結(jié)強度提高1.4～4.0倍左右，極限引伸率提高3.5倍，吸水率降低30%，抗碳化能力增強5倍左右，抗海水氯離子滲透能力

增強9倍左右，抗拉彈模的50%左右，收縮變形的60%，抗磨性能的1.35倍，且具有抗老化的良好性能。

丙乳砂漿鋪筑施工工藝流程圖

施工過程。施工前需將舊混凝土剝蝕層鑿除，鑿除厚度為3cm，在鑿毛的舊混凝土表面（簡稱基面）用高壓水沖洗干凈，待基面無積水呈潮濕狀時，先于基面涂刷一層丙乳膠乳凈漿，要求凈漿涂布均勻，無漏涂。凈

漿涂刷后立即攤鋪攪拌均勻的丙乳膠乳水泥砂漿，砂漿采用砂漿拌和機拌制，砂漿連續(xù)拌和4～5分鐘，停頓1分鐘，在拌和機內(nèi)再拌和1分鐘后才能入倉。

為防止大面積施工造成收縮裂縫，施工前將板面劃分成26個單元，每個單元再劃分成3m×6m小塊，各小塊四周鋪設(shè)纖維板條作為工作面模板及層面整平導(dǎo)軌，層面整平用3.5m長直尺刮平，纖維板條高程即為整個加

固板面設(shè)計高程。

丙乳砂漿要分層攤鋪，每層厚度1.5cm，第一層為整平層，第二層為加強罩面層，每層均需用木抹子拍實抹平，加強罩面層用鐵抹子抹光。為增加整平層和基底的粘結(jié)強度，施工人員穿膠靴在攤鋪好的砂漿層上踩踏

一遍，然后再用木抹子拍實抹平。

抹光操作半小時后，砂漿表面成膜，立即用塑料薄膜覆蓋。待砂漿終凝后（約4小時），即進(jìn)行噴霧養(yǎng)護并覆蓋塑料薄膜，養(yǎng)護時間為3天；之后進(jìn)行灑水養(yǎng)護，養(yǎng)護時間為7天；7天后自然干燥養(yǎng)護。

施工縫保持原有舊混凝土施工縫位置，各小塊之間不設(shè)施工縫。為避免舊混凝土施工縫開合變形引起砂漿開裂，在舊砼施工縫處鋪設(shè)18目鋼絲網(wǎng)以增強該部分的砂漿抗拉強度。整個板面鋪筑完成后，用切割機鋸縫并

澆灌瀝青的方式制作伸縮縫。

整個板面加固施工自2004年2月25日起，至2004年4月24日止，歷時60天。

質(zhì)量檢查。施工完成90天后進(jìn)行取樣檢測，其平均抗壓強度不小于30MPa，抗折強度不小于10MPa。

以上是丙乳砂漿在施工過程中需要注意的事項，只有正確的施工方法和規(guī)范的操作才能保證工程質(zhì)量。
