聚合物風(fēng)電灌漿料 無收縮高強(qiáng)度灌漿材料的特性 ·流動(dòng)性好，無泌水，可自動(dòng)填充需要注漿的間隙； ·具有早強(qiáng)、高強(qiáng)的特點(diǎn)，可提高設(shè)備運(yùn)

行中的抗沖擊性和抗震性，不同類型的灌漿材料可滿足不同的工程要求； ·粘接強(qiáng)度高，無收縮，具有微膨脹特性，能保證地腳螺釘與底座及

其新舊混凝土的基本牢固融合； ·抗裂、抗?jié)B性能明顯，抗?jié)B性能超過P20，無收縮性能能保證大規(guī)模施工無裂縫； ·早期強(qiáng)化產(chǎn)品耐腐蝕、

耐沖洗。

具有良好的抗硫酸鹽和廢水腐蝕性能，抗沖刷性能強(qiáng)，適用于港口、污水處理站等項(xiàng)目； ·耐久性好，屬無機(jī)灌漿材料，不老化，對(duì)

鋼筋無銹蝕。堿含量低，能有效防止堿-骨料的有害反應(yīng)； ·粉劑密度2100～2400kg/m3； 3、介紹無收縮高強(qiáng)度灌漿材料的操作方法(詳細(xì)

介紹YB/B9261-98《水泥基灌漿材料施工技術(shù)規(guī)范》) ·施工準(zhǔn)備開始前，應(yīng)先加入空間浮灰、疏松物清洗干凈，去除油污，加入空間表面混

凝土應(yīng)用清水預(yù)濕6～12小時(shí)，冬季施工不能 ·加水量立即放水?dāng)嚢瑁话慵铀繛楣酀{材料13～15%；(冬季施工可增加20℃-40℃的熱水) ·

攪拌方式灌漿材料可以用攪拌器或人工攪拌至均勻。當(dāng)施工溫度較高時(shí)，可以將少量的水?dāng)嚢璧剿璧牧鲃?dòng)性。 ·灌溉方法應(yīng)連續(xù)灌漿，不得

中斷，灌漿時(shí)間應(yīng)盡可能縮短。灌漿過程中禁止振動(dòng)。如有必要，可使用竹條驅(qū)動(dòng)排水。灌漿致密干 平擦拭。有三種常見的灌漿方法。 ·養(yǎng)

護(hù)方法注漿后，應(yīng)立即噴灑保護(hù)劑或覆蓋塑料薄膜，并覆蓋草袋或巖棉被。表面干燥時(shí)立即澆水（冬季不澆水），養(yǎng)護(hù)期為7～ 節(jié)需要增加

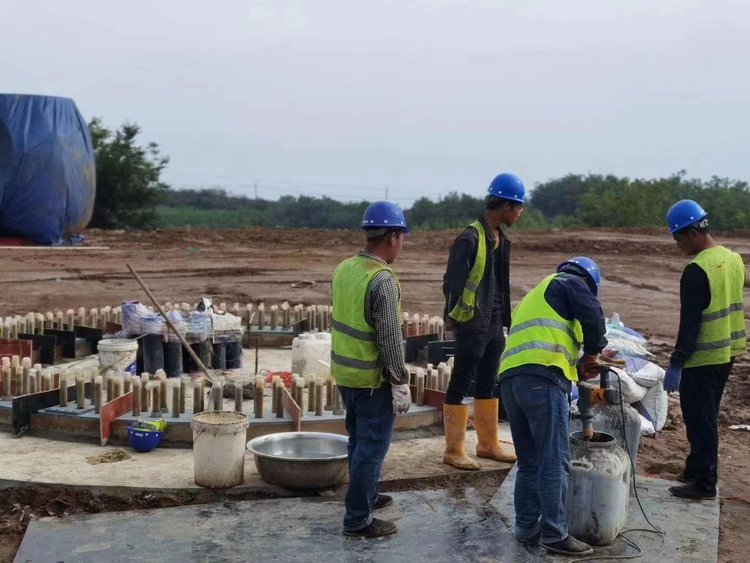

養(yǎng)護(hù)期。風(fēng)電基礎(chǔ)灌漿料；強(qiáng)度 100Mpa以上； 無收縮 無泌水 超流態(tài) 無空鼓 風(fēng)電基礎(chǔ)灌漿料是一種用高性能聚合物改性的水泥基灌漿材料，采用了多種無機(jī)添加劑，具有很好的施工性能， 能自動(dòng)流平，凝固后，早期強(qiáng)度發(fā)展快，具有早強(qiáng)、無收縮等特點(diǎn)，主要應(yīng)用于風(fēng)電設(shè)備基礎(chǔ)底座灌漿設(shè)備安裝 使用；也可以用于高速鐵路、客運(yùn)專線、高速公路等的支座灌漿。

 產(chǎn)品特點(diǎn)： A、在工地直接加水?dāng)嚢杓纯墒褂?，施工方便快捷?/span>

 B、流動(dòng)性好，保持時(shí)間長(zhǎng)，具有很好的粘聚性，不分層離析，不泌水。

 C、具有微膨脹性能，硬化后結(jié)構(gòu)致密，不收縮開裂，具有較好的耐磨和韌性。

 D、1天、3天、28天抗壓強(qiáng)度可分別達(dá)到40MPa、60MPa、80MPa以上。

 風(fēng)電基礎(chǔ)灌漿料使用方法：www.chinasjxy.com A、基面處理：灌注前，要把填充空間清理干凈，主要是粉塵、油污和其它污垢等；修補(bǔ)裂縫等時(shí)，基面用清水濕潤(rùn)到飽和， 但施工時(shí)不應(yīng)留有明水。

B、根據(jù)施工面積或單位時(shí)間施工面積計(jì)算粉料量及用水量，每次拌和量應(yīng)保證在砂漿失去流平性前全部施工完畢。

 C、水料比：水：料=0.13-0.15：1

D、攪拌：先將水加入攪拌桶內(nèi)，然后加入稱好的灌漿料，邊投料邊用電動(dòng)攪拌槍攪拌，直到粉料全部加完，再繼攪拌2-3分鐘 E、施工：將拌和好的料漿均勻倒于處理好的基面上，自流平即可。流平應(yīng)在可施工時(shí)間內(nèi)完成，施工后的機(jī)具應(yīng)立即用水沖洗 請(qǐng)您留言 提交 感謝您的關(guān)注，當(dāng)前客服人員不在 線，請(qǐng)?zhí)顚懸幌履男畔?，我們?huì) 盡快和您聯(lián)系。 請(qǐng)?jiān)诖溯斎肓粞詢?nèi)容，我們會(huì)盡快與 您聯(lián)系。（必填） 地址 郵箱 電話（必填） 姓名 2023/12/6 16:55 風(fēng)電設(shè)備基礎(chǔ)灌漿料 www.chinasjxy.com/products_view.asp?id=109 2/3 F、養(yǎng)護(hù)、灌注完畢后，應(yīng)立即噴灑養(yǎng)護(hù)劑或覆蓋塑料薄膜，關(guān)加蓋草袋或巖棉被。表面見干時(shí)立即澆水，養(yǎng)護(hù)期為3-7天。 注意事項(xiàng) A、加水量不能過多，以免料漿泌水和離析；打開包裝袋后，應(yīng)盡快將本品用完。 B、可施工時(shí)間視環(huán)境溫度而定。在20℃時(shí)為攪拌后30分鐘內(nèi)。 C、通過攪拌無法恢復(fù)流動(dòng)性的料漿切忌不可再次加水混合攪拌再用。

 D、材料用量2100-2200kg/立方米。 包裝與貯存： 本品采用防潮包裝袋包裝，每袋50kg。應(yīng)存貯于通風(fēng)、干燥的倉(cāng)庫(kù)內(nèi)，超過須經(jīng)試驗(yàn)檢測(cè)方可使用。 風(fēng)電基礎(chǔ)灌漿料實(shí)驗(yàn)數(shù)據(jù)； 項(xiàng)目 技術(shù)指標(biāo) 單位 實(shí)測(cè)值 流動(dòng)度 初始 ≥320 mm 330 半小時(shí) ≥ 240 mm 280 泌水率 ≤1.0 % 0 凝結(jié)時(shí)間 初凝 >10 min 15 終凝 ≤3 h 2.5 抗壓強(qiáng)度 30min ≥20 MPa 31.5 1h ≥25 MPa 29.8 2h ≥30 MPa 33.4 3d ≥ 50 MPa 50.5 28d ≥80 MPa 100.9 抗折強(qiáng)度 24h ≥10 MPa 10.8 膨脹率 28d 0.02~0.1 % 0.03 彈性模量 28d ≥30 Gpa 3
