丙乳砂漿具有優(yōu)異的粘結(jié)、抗裂、防水、防氯離子滲透、耐磨、耐老化等性能，和樹脂基修補(bǔ)材料相比具有成本低、耐老化、易操作、施工工藝簡單及質(zhì)量容易保證等優(yōu)點(diǎn)。適用于水利、公路、工業(yè)及民用建筑等鋼

筋混凝土結(jié)構(gòu)的防滲、防腐護(hù)面和修補(bǔ)工程。

特性

目前用于建筑工程中的修補(bǔ)材料主要有水泥基和樹脂基兩種。由于樹脂基修補(bǔ)材料常用的主要是環(huán)氧樹脂砂漿，該材料雖具有強(qiáng)度高、強(qiáng)度增長快、能抵抗多種化學(xué)物質(zhì)的侵蝕等優(yōu)點(diǎn)，但材料的力學(xué)性能與基底混凝

土不相一致，存在如其膨脹系數(shù)大于基底混凝土而開裂脫落、不適合潮濕面粘結(jié)、不耐大氣老化等缺點(diǎn)，且施工環(huán)境要求比較高，成本比較大；而水泥基修補(bǔ)材料（分普通水泥砂漿和聚合物水泥砂漿）彌補(bǔ)了該項(xiàng)缺

陷，但普通水泥砂漿在與老混凝土表面粘結(jié)、本身抗裂和密封等性能不如聚合物（丙乳）水泥砂漿，丙乳砂漿與傳統(tǒng)環(huán)氧樹脂砂漿相比，不僅成本低，而且施工與普通水泥砂漿相似，可人工涂抹，施工工藝簡單，易

操作和控制施工質(zhì)量，并適合潮濕面粘結(jié)，與基礎(chǔ)混凝土溫度適應(yīng)性好，使用壽命同普通水泥砂漿，克服了環(huán)氧樹脂砂漿常因其膨脹系數(shù)大于基底混凝土而開裂、鼓包與脫落等缺點(diǎn)。

施工工藝

1、施工前用鋼絲刷除混凝土表面浮層的污物、塵土和松軟脆弱部分，并對(duì)基面人工鑿毛至新鮮混凝土面，然后用清水清洗干凈，待施工面處于飽和狀態(tài)（不應(yīng)有積水）才能進(jìn)丙乳砂漿的鋪筑。在薄層修補(bǔ)區(qū)的邊緣鑿一道3cm深齒槽，增加修補(bǔ)面與老混凝土的粘結(jié)。

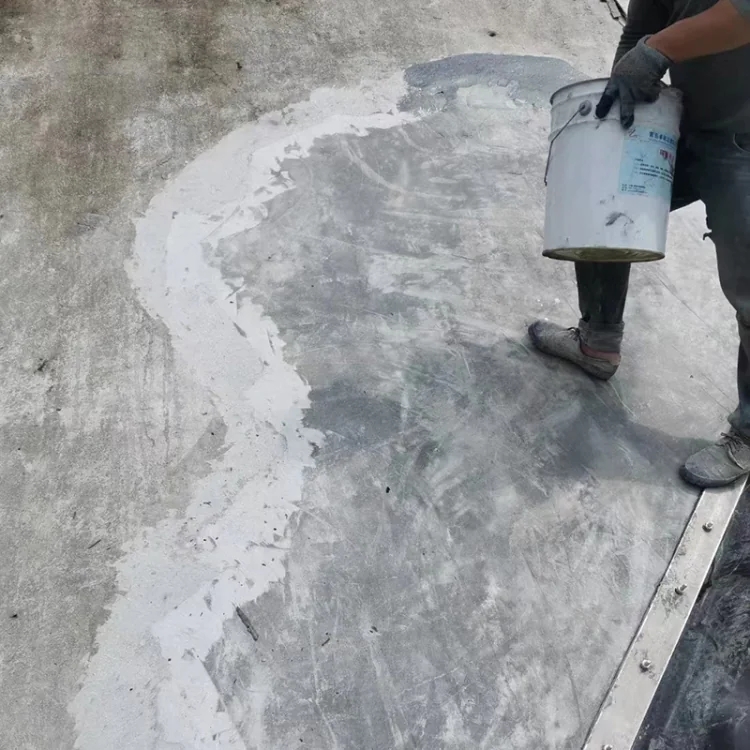

2、為保證質(zhì)量，應(yīng)先用丙乳凈漿打底，凈漿配合比為1kg丙乳加2kg水泥攪拌成漿（視情況可適當(dāng)加水），凈漿要求涂布均勻，且無漏涂現(xiàn)象。凈漿涂刷后立即攤鋪攪拌均勻的丙乳砂漿，砂漿鋪筑到位后，用力壓實(shí)，隨后抹面，抹壓時(shí)采用倒退法進(jìn)行。即加壓方向與剛建砂漿層前進(jìn)方向相反，要求丙乳砂漿層密實(shí)，表面平整光滑，注意往一個(gè)方向抹面，不要來回多次抹，不需第二次收光。修復(fù)面積較大時(shí)，隔塊跳開分段施工效果更好。

3、總清除厚度大時(shí)，應(yīng)分層抹丙乳砂漿，第1層為整平層，最上層為罩面層，每層攤鋪厚度控制在7mm左右。為增加整平層和基底的粘結(jié)強(qiáng)度，施工人員可穿膠鞋在攤鋪好的砂漿層上踩踏一遍，然后再用木抹子拍實(shí)抹平。

4、丙乳砂漿抹壓后約4h（表面略干后），可采用農(nóng)用噴霧器進(jìn)行噴霧養(yǎng)護(hù)或用薄膜覆蓋養(yǎng)護(hù)，使砂漿面層始終保持潮濕狀態(tài)7d。在陽光或風(fēng)口部位，注意應(yīng)采取合理的遮陽和保濕措施。

5、所有施工機(jī)具都應(yīng)施工前清洗干凈。施工完畢清洗干凈。

注意事項(xiàng)：在施工過程中，應(yīng)避免明火和高溫物體，以免引起火災(zāi)。同時(shí)，應(yīng)避免在潮濕或結(jié)露的表面進(jìn)行施工。
