高延性混凝土的抗裂性能主要通過(guò)以下幾個(gè)方面實(shí)現(xiàn)：

纖維的增強(qiáng)作用：高延性混凝土中添加了纖維，這些纖維可以有效地提高混凝土的抗裂性能。纖維可以抑制混凝土內(nèi)部微裂縫的擴(kuò)展，

并延緩裂縫的形成，從而減少裂縫的數(shù)量和長(zhǎng)度。

良好的基體和界面：高延性混凝土采用特殊的改性劑和增強(qiáng)纖維，改善了混凝土的基體和界面性能，提高了混凝土的韌性和抗拉強(qiáng)度。

這有助于減少裂縫的產(chǎn)生和擴(kuò)展。

優(yōu)異的變形能力：高延性混凝土具有較好的延展性和塑性變形能力，能夠適應(yīng)較大的變形。在地震等極端環(huán)境下，

這種優(yōu)異的變形能力可以有效地吸收地震能量，減少裂縫的產(chǎn)生。

良好的水分保持能力：高延性混凝土具有較好的保水性，能夠保持水分，減少混凝土內(nèi)部的干燥收縮裂縫。這有助于提高混凝土的抗裂性能。

合理的配合比：高延性混凝土的配合比經(jīng)過(guò)優(yōu)化設(shè)計(jì)，通過(guò)控制水泥用量、水灰比和砂率等參數(shù)，達(dá)到最佳的力學(xué)性能和抗裂性

高延性混凝土的施工步驟如下：

1. 基層處理：按要求清潔基礎(chǔ)表面，如有原結(jié)構(gòu)面有粉刷層，先需剔除其粉刷層直至原結(jié)構(gòu)面，不得有浮漿、浮灰、油污、松散層等雜物。

2. 墻面濕潤(rùn)：施工前必須對(duì)結(jié)構(gòu)基礎(chǔ)表面反復(fù)澆水，使結(jié)構(gòu)基礎(chǔ)表面充分濕潤(rùn)。

3. 配料：按照A料（40kg）：水（12kg±1kg）：B料（纖維1小袋）的配比進(jìn)行攪拌。為了攪拌均勻，最多用3份料一起攪拌。

4. 配料方法：開啟攪拌機(jī)前，先加入90%的水，在攪拌過(guò)程中加入A料（水泥基材料），加入剩余10%的水，攪拌3~5min攪拌均勻后，然后將B料（纖維）逐漸加到A料（水泥基材料）中進(jìn)行攪拌，再攪拌7~10分鐘，使纖維分散均勻后停止攪拌。

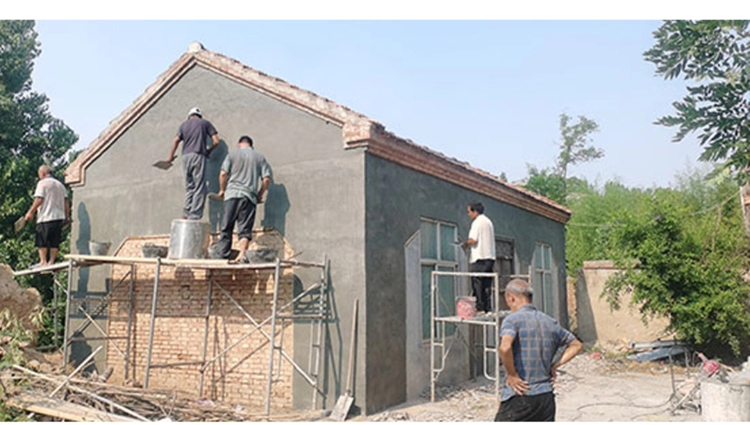

5. 壓抹高延性混凝土：應(yīng)按圖紙?jiān)O(shè)計(jì)要求厚度進(jìn)行施工，手工壓抹時(shí)，應(yīng)分層抹面，每層厚度不大于15mm。若分層抹面時(shí)，待前一道壓抹初凝時(shí)，再進(jìn)行后一道壓抹，且保證每一道的上一道壓抹表面粗糙，最后一道壓抹要進(jìn)行抹平壓光。

6. 養(yǎng)護(hù)：壓抹完畢12小時(shí)內(nèi)初期凝固后，施水養(yǎng)護(hù)，保持抹面層處于濕潤(rùn)狀態(tài)，濕養(yǎng)護(hù)時(shí)間不應(yīng)少于7天。

在施工過(guò)程中要注意以下事項(xiàng)：

1. 高延性混凝土攪拌完成后宜在40min內(nèi)用完，當(dāng)施工現(xiàn)場(chǎng)溫度大于30℃時(shí)，應(yīng)適當(dāng)縮短使用時(shí)間。不應(yīng)使用超過(guò)初凝時(shí)間的高延性混凝土。

2. 高延性混凝土壓抹應(yīng)保證纖維分布的均勻性和連續(xù)性，壓抹時(shí)應(yīng)分層抹面，每層厚度不應(yīng)大于15mm，嚴(yán)禁中途加水。

3. 高延性混凝土的濕養(yǎng)護(hù)時(shí)間不應(yīng)少于7d，夏季應(yīng)防止陽(yáng)光暴曬，冬季施工應(yīng)采取保溫防凍措施，且冬季養(yǎng)護(hù)時(shí)間宜延長(zhǎng)至14d。

綜上所述，高延性混凝土通過(guò)纖維的增強(qiáng)作用、良好的基體和界面、優(yōu)異的變形能力、良好的水分保持能力以及合理的配合比等方面實(shí)現(xiàn)了其優(yōu)良的抗裂性能。
