丙烯酸乳液砂漿是丙烯酸脂肪共聚乳液水泥砂漿的縮寫，屬于聚合物乳液改性水泥砂漿。丙烯酸乳液砂漿是一種新型混凝土建筑的修復(fù)材料，具有良好的粘結(jié)、抗裂、防水、氯離子滲透、耐磨、耐老化等性能。與樹脂基修復(fù)材料相比，具有成本低、耐老化、操作方便、施工工藝簡單、質(zhì)量保證方便等優(yōu)點。適用于水利、公路、工業(yè)、民用建筑等鋼筋混凝土結(jié)構(gòu)的防滲、防腐保護(hù)和修復(fù)工程。 　

一、丙乳砂漿與普通砂漿相比有什么優(yōu)勢：

丙乳砂漿與普通砂漿相比，具有極限拉伸率提高1～3倍，抗拉強(qiáng)度提高1.35～1.5倍，抗拉彈模降低，收縮小，抗裂性顯著提高，與混凝土面、老砂漿及鋼板粘結(jié)強(qiáng)度提高4倍以上，2天吸水率降低10倍，

抗?jié)B性提高1.5倍，抗氯離子滲透能力提高8倍以上等優(yōu)異性能，使用壽命基本相同，且具有基本無毒、施工方便、成本低，以及密封作用，能夠達(dá)到防止老混凝土進(jìn)一步碳化，延緩鋼筋銹蝕速度，抵抗剝蝕破壞的目的?！?/span>


二、適用范圍：

1.用于工業(yè)和民用建筑內(nèi)外墻、外墻、混凝土、地下室、水池、建筑內(nèi)外墻、外墻、混凝土、地下室、水池、水塔、異性屋頂、隧道、衛(wèi)生間、大壩等。

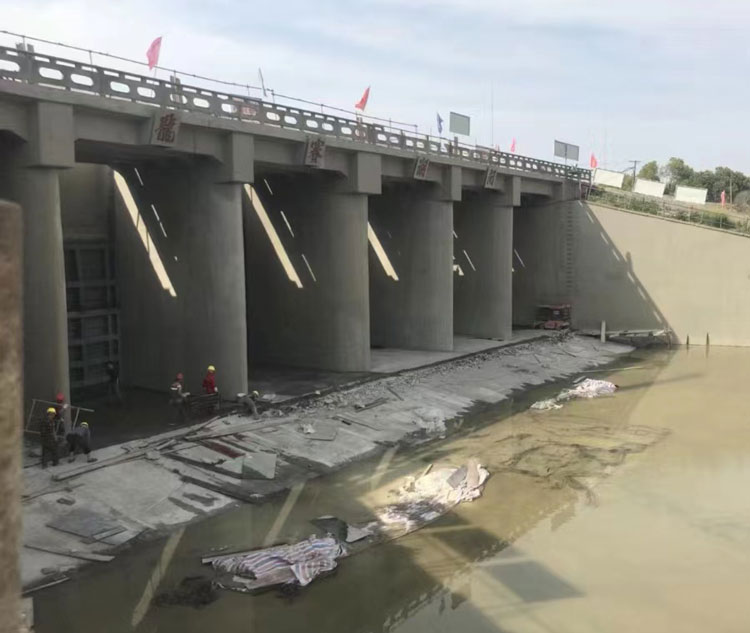

2.人防、地下工程及水利電工程的防水、防腐、粘結(jié)加固及防水防腐襯砌。

3.地下室內(nèi)外墻、衛(wèi)生間、大壩防滲面板、渠道、渡槽、橋面、地面游泳池、交貨池、化工耐腐蝕、耐酸堿儲存等。

4.也可用于混凝土水庫的防水、防滲、防腐。此外，在堿廠結(jié)晶和母液清洗池中，蒸餾塔內(nèi)壁具有良好的防腐防水效果。

三、施工 ：

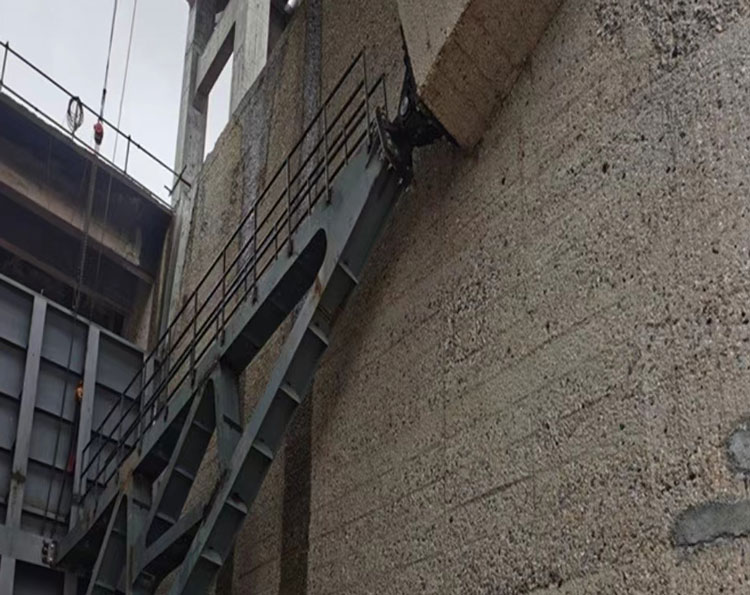

1基層處理:去除表面浮灰，去除松散部位，不得有明水或大量油污堆積。如果基層起砂或強(qiáng)度較低，應(yīng)先對基層進(jìn)行硬化處理。

2.一次施工面積大時，應(yīng)留下施工縫或分片錯開施工。每個區(qū)域不得超過10~15m。這取決于現(xiàn)場環(huán)境。補(bǔ)縫或分片錯開施工的間隙時間不得小于24小時。

3.施工溫度應(yīng)在5℃以上，不宜在雨天、冰凍時施工。2材料制備:使用前搖勻A材料，然后按A材料:B材料=1:4的配合比混合，充分?jǐn)嚢璩删鶆虻臐{狀。參考劑量為2000kg/m3，配套材料應(yīng)在0.5-1小時內(nèi)用完。

3局部修復(fù)缺陷部位:根據(jù)工程施工要求，用抹刀將準(zhǔn)備好的膠泥涂抹在修復(fù)部位。涂抹時，應(yīng)壓實并擦拭。完成后7天即可投入使用。

4大面積整體面層抹灰施工:用作整體面層時，厚度不小于3mm。在混凝土或磚石結(jié)構(gòu)立面和鋼結(jié)構(gòu)表面做整體面層時，應(yīng)分兩次進(jìn)行，每次間隔不小于24小時。一次抹灰時，應(yīng)一次抹平，不得反復(fù)抹平。

5提高地面耐磨性。施工:在待修復(fù)的地面上在待修復(fù)的地面上，厚度不小于3mm。施工后無需維護(hù)。您可以在2~3天內(nèi)使用它，并在7天后使用重型載荷。
