混凝土地面裂縫用環(huán)氧樹脂灌漿材料

國際發(fā)展趨勢表明，建筑維修改造行業(yè)已成為當 話題，建筑裂縫無處不在，不可避免。建筑物的破壞往往是從裂縫中逐漸發(fā)生的。因此，裂縫的控制和解決尤為重要。 該方法開發(fā)了一種新型機器，用于自動壓力灌漿混凝土的小縫隙，以及適應各種形狀裂縫修復的灌漿樹脂和配套材料。它帶來了環(huán) 處理工藝，用于混凝土的破壞和維護，并分析了間隙的原因和小間隙的引入理論。通過大量的工程實踐，總結制定了一套自動壓力 和質量管理體系，為我國現(xiàn)有建筑的維護改造帶來了有意義的技術途徑和實施方法。 關鍵技術性能指標 組分甲、乙雙組分耐溫型-5~80℃ 壓縮強度（Mpa）>混合后密度為1.05~1.1.1 鋼-鋼的粘接強度（Mpa）裁切≧10混合比例(重量比)A:B=4：1 拉申≧溫度(℃)20~40 鋼-混凝土粘結強度C60破壞可操作時間(20℃)>45min 混合后粘度(25℃)Mpa。s）凝固時間為150~200℃，h）3~7 灌漿器可裝50g樹脂，合理引入40g樹脂，一次引入不足時可繼續(xù)填充

產品特點：

1、強度高，收縮率低；

2、粘度低、可操作性強；

3、施工方便，修補效果好。

三、配套工具：該工具由三部分組成：即固定系統(tǒng)、容器系統(tǒng)和推進系統(tǒng)。此工具具有加壓功能，使用時可根據實際需要調整壓力，可以保證0.1Mp-1MP的壓力。

特點為：組成簡單，容易操作；技術參數穩(wěn)定，保證施工質量；可重復使用，節(jié)約成本，減少環(huán)境污染。

拉伸剪切強度 壓縮強度 拉伸剪切強度 伸長率%

使用方法：

第一步:對基材表面進行處理，去除浮灰和塵土，必要時要去掉保護層，可以采用丙酮等稀釋劑或壓縮空氣處理基材表面。 第二步:確定膠座的位置，一般在裂縫的交錯處、裂縫的端部必須設置，其余沿著裂縫每隔20cm設置一個膠座，若裂縫大于0.5mm，距離可以設置在30cm~50cm區(qū)間內，若裂縫小于0.3mm，距離可以設置在10cm~20cm。然后將封縫膠調好，將膠座粘在相應。

第三步:封縫處理，將調配好的封縫膠刮涂于膠座之間的裂縫上，寬度至封住裂縫為準。

第四步:將BOD-8型建筑灌縫膠A料和B料按照比例混合均勻，將配置好的膠液用注膠器吸入膠管中，準備注膠。

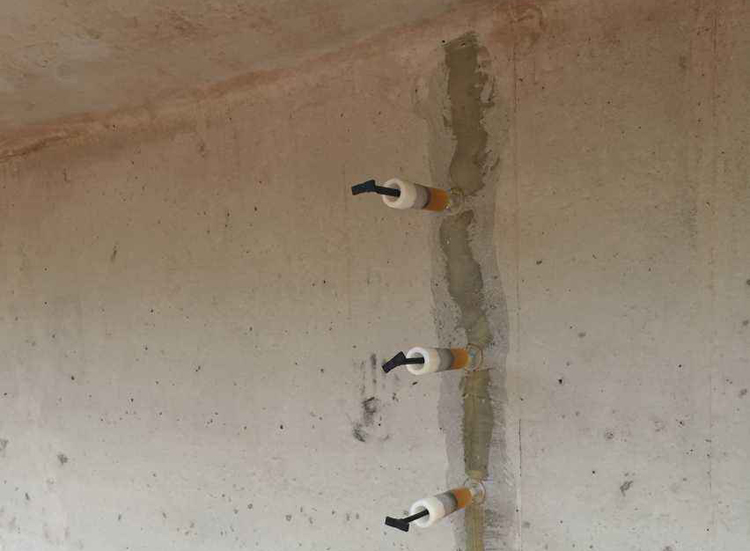

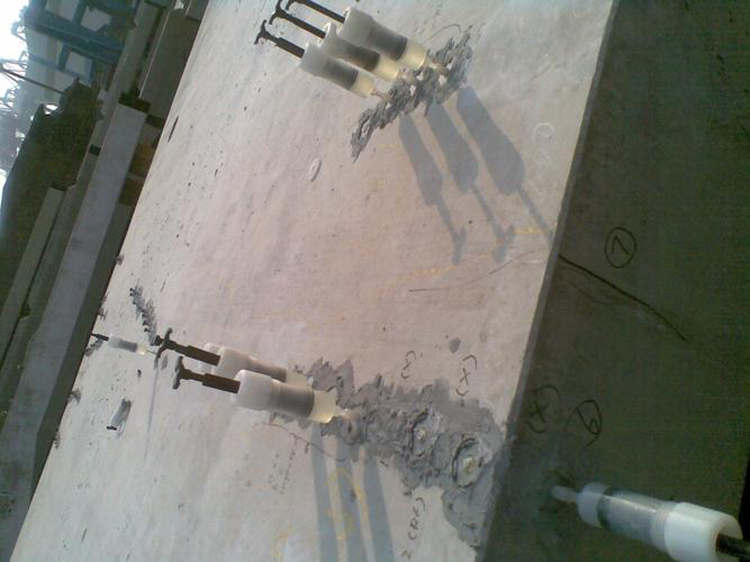

第五步:將裝好膠液的注膠器安裝于預先埋好的膠座上，根據實際情況調整好注膠器的壓力，通常是從裂縫的一端順序向另一端注膠，或者從中間向兩側順序注膠，灌滿膠的標準是下一膠座有膠溢出。取下注膠器，封堵該膠座。

第六步:將注膠器放于盛有丙酮的容器中反復沖洗幾次，以備再用，待膠體初凝后，剔除膠座，便于進行下一道工序。
