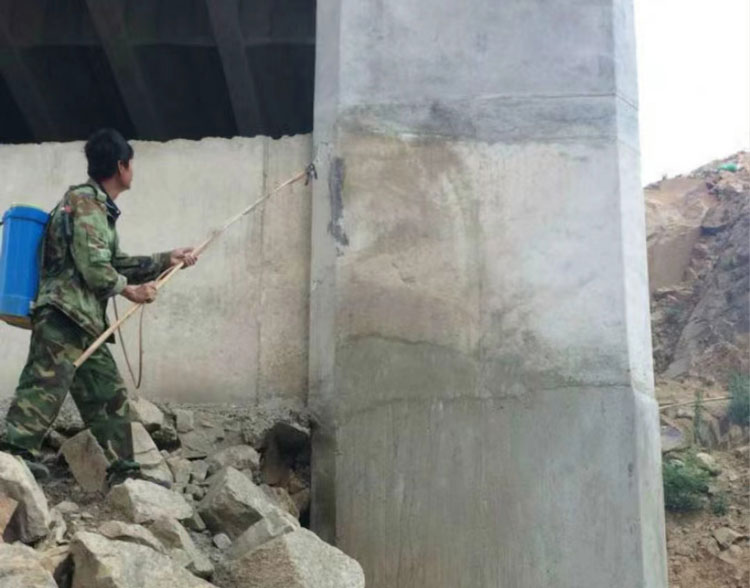

混凝土阻銹劑使用方法

由于混凝土內部是一個高堿環(huán)境，只有當CI滲透到一定濃度時，以下鋼筋才能生銹，使混凝土中的pH值達到一定值，而逐漸生銹 稱為臨界濃度。然而，該值隨著混凝土堿含量的變化而變化。

研究人員發(fā)現(xiàn)，當CI*/OH>0.61時，鋼筋逐漸生銹，以確定這個值為我國規(guī)定：預應力混凝土CI成分≤0.06%(占水泥質量);水泥混凝土CI成分≤等于0.10%(占水泥質量的比例)。 除了上述要求，我國還對混凝土外加劑做出了相應的規(guī)定。氯鹽不得用于一般減水劑的原料。Nac1一般不允許用于防凍液。C 如果是氯鹽防銹防凍劑，則需要添加防銹成分。當氯鹽含量為水泥質量的0.5%~1.5%時，應添加亞硝酸鈉防銹，亞硝酸鈉與氯鹽 1。當氯鹽含量為水泥質量的1.5%~3%時，亞硝酸鈉與氯鹽的比例應大于1:3 (2)阻銹劑的作用機制

根據(jù)不同的阻銹機制，可將阻銹劑分為三類。 ①陽極型阻銹劑 在腐蝕性形成的原始電池中，可分為陽極區(qū)和陰極區(qū)。陽極阻銹劑主要作用于陽極區(qū)。它抑制鋼筋腐蝕的陽極過程，以提高鈍化膜 抗CI。這些物質通常具有氧化特性，如亞硝酸鈉、銘酸鹽、棚酸鹽、氯化亞錫、苯甲酸鈉等。 以亞硝酸鈉為例，其陽極作用的關系類型如下： Fe2OHNO2NOFeOOH 亞硝酸鹽離子(NO2)和亞鐵離子(Fe2))相互影響形成具有保護作用的鈍化膜(FeOOH)。如果存在CI，C1的破壞作用與亞硝酸鈉的涂 用。當NO2量大于CI量時，抑制反應并敏感發(fā)展。鈍化膜封閉了CI深度生銹的效果，鋼筋腐蝕將停止。 如果NO2不夠多，([NO2]//[CI]≤1)不能防止生銹，反而會刺激部分腐蝕(又稱深孔腐蝕) ②負極型阻銹劑 負極鋼筋阻銹劑主要作用于陰極區(qū)域。其主要作用機制是，這些物質大多是表面活性物質，它們有選擇地附著在陰極區(qū)域，產(chǎn)生吸 止或減緩電化學腐蝕的負極過程。 還有一些碳酸鹽阻銹劑可以應用于陰極區(qū)域。它們可以在陰極區(qū)域形成不溶于水的物質，以覆蓋陰極區(qū)域并抑制腐蝕。然而，摻量 表面活性劑負極阻銹劑。 ③綜合阻銹劑 綜合阻銹劑可以抑制陰極和陽極的反應。其作用是提高陰陽極之間的電阻，抑制電化學腐蝕，緩解甚至中斷負極和陽極的腐蝕性。
