鋁酸鹽無機防腐砂漿的初凝時間是指從加水攪拌開始，砂漿在固化過程中出現(xiàn)固化現(xiàn)象的時間點。這是水泥漿從可塑性狀態(tài)轉變到不能在塑性狀態(tài)的時間，也是鋁酸鹽水泥開始產生強度的時間。

一般來說，鋁酸鹽無機防腐砂漿的初凝時間是在水泥加水后，通過施加壓力的方式測得水泥漿體達到固化狀態(tài)的時間點。這個時間不僅受到水泥中鋁酸鹽含量的影響，還受到緩凝劑、外加劑、

環(huán)境溫度和濕度等因素的影響。

在實際應用中，鋁酸鹽無機防腐砂漿的初凝時間對于施工操作和工程質量都有重要影響。初凝時間過短，可能使得砂漿在施工過程中過早地失去流動性，

影響施工質量；而初凝時間過長，則可能使得砂漿在硬化過程中產生龜裂、空鼓等問題。因此，合理控制鋁酸鹽無機防腐砂漿的初凝時間是保證施工質量的重要因素之一。

1. 涂抹無機防腐砂漿前，涂刷一遍界面劑，厚度100um。

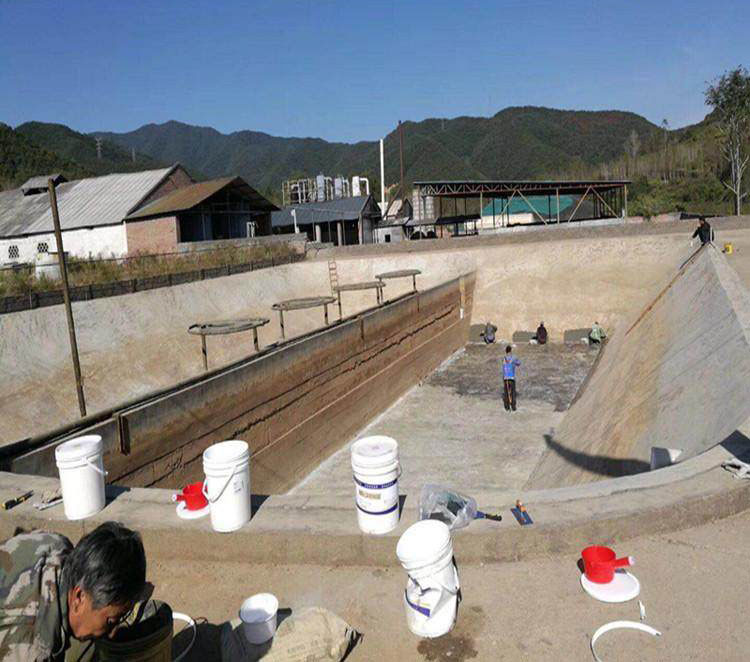

2.攤鋪和抹面

無機防腐砂漿在分割線內攤鋪完畢即應立即壓抹。操作速度要快，力求一次抹平，避免反復揉搓。如遇有氣泡，應刺破壓緊，以保證表面密實。大面積施工時，應進行分塊隔膜施工或設置接縫條進行施工。分塊面積不宜大于10～15m2。間隔施工時間應小于24h。接縫條可采用8mm×14mm兩邊均勻30℃坡面的木條或聚氯乙烯條，預先固定在基面上，待無機防腐砂漿抹面收光后即可抽取接縫條，并在24h后才進行接縫。

注意事項

1）砂漿刮平后要用力抹壓使之與基層粘結成一體，在砂漿凝固之前用掃帚掃毛。砂漿要隨拌隨用，拌合后應在限定時間內用完 ，嚴禁使用拌合后超過初凝時間的砂漿。

2）素水泥漿刷完后，再抹面層砂漿，配合比同底層砂漿，抹灰厚度在4mm～5mm左右，抹灰方向宜與第一層垂直，先用木抹子搓平，后用鐵抹子分層壓實，抹壓次數(shù)2～3次，最后再壓光。

3）抹灰程序宜先抹立面后抹地面，分層鋪抹，接茬不宜留在陰陽角處，鋪抹時壓實抹光和表面壓光。 防水砂漿各層應緊密結合，每層宜連續(xù)施工，必須留施工縫時應采用階梯坡形茬，接茬層層搭接緊密，但離開陰陽角處不得小于200mm。防水層陰陽角應做成圓弧形，陽角直徑一般為10mm，陰角直徑一般為50mm

養(yǎng)護

1）無機防腐砂漿終凝后約12h～24h應及時養(yǎng)護，涂刷一層養(yǎng)護劑養(yǎng)護溫度不宜低于5℃和高于40℃，并保持水泥砂漿濕潤狀態(tài)，養(yǎng)護時間不得少于14d 。

2）無機防腐砂漿防水層未達到硬化狀態(tài)時，不得澆水養(yǎng)護或直接受雨水沖刷，硬化后應采用干濕交替的養(yǎng)護方法進行養(yǎng)護，使聚合物在干燥狀態(tài)下固化。在潮濕環(huán)境中，可在自然條件下養(yǎng)護。
