合理安排施工計(jì)劃：在施工前，應(yīng)制定詳細(xì)的施工計(jì)劃，包括施工時(shí)間、人員、設(shè)備、材料等，確保施工過程中各項(xiàng)環(huán)節(jié)的協(xié)調(diào)配合，避免出現(xiàn)浪費(fèi)時(shí)間的情況。

嚴(yán)格控制攪拌時(shí)間：鋁酸鹽無機(jī)防腐砂漿的攪拌時(shí)間應(yīng)嚴(yán)格控制，以保證砂漿的充分溶解和均勻性。建議采用機(jī)械攪拌方式，攪拌時(shí)間一般不超過15分鐘。

掌握初凝時(shí)間：鋁酸鹽無機(jī)防腐砂漿的初凝時(shí)間較短，應(yīng)掌握好每個(gè)施工環(huán)節(jié)的時(shí)間控制。在砂漿攪拌后，應(yīng)盡快使用，避免放置時(shí)間過長(zhǎng)導(dǎo)致砂漿失效。

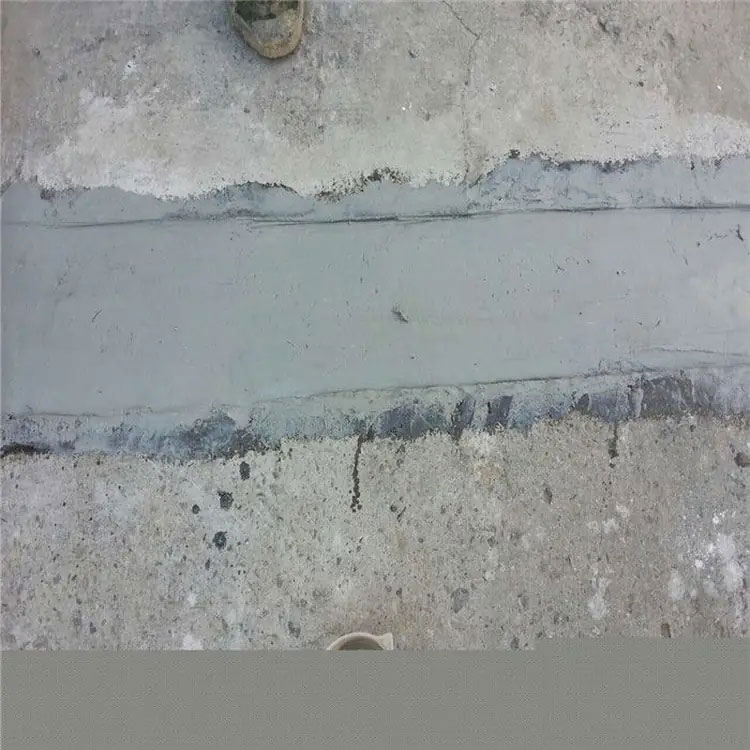

合理安排修補(bǔ)時(shí)間：如果需要進(jìn)行修補(bǔ)，應(yīng)先將修補(bǔ)表面清理干凈，用水濕潤(rùn)后進(jìn)行修補(bǔ)。修補(bǔ)時(shí)間應(yīng)盡可能安排在需要修補(bǔ)的部位處于干燥狀態(tài)時(shí)進(jìn)行，

以保證修補(bǔ)質(zhì)量。

注意溫度和濕度控制：施工時(shí)溫度應(yīng)保持在5℃以上，濕度應(yīng)控制在70%以下。在多雨潮濕的季節(jié)，可以在施工后用塑料布等材料進(jìn)行覆蓋，以防止水分蒸發(fā)。

控制養(yǎng)護(hù)時(shí)間：施工完成后需進(jìn)行專門灑水養(yǎng)護(hù)，可采用噴霧器等工具進(jìn)行。養(yǎng)護(hù)時(shí)間應(yīng)不少于7天，以保證砂漿的硬化和防水效

施工工藝

基層處理：

1、聚合物鋁酸鹽抗腐蝕砂漿基層的表面要求干凈、無塵、無油、無化學(xué)腐蝕介質(zhì)殘留物。多孔性材料的表面應(yīng)預(yù)先用水浸濕，鋼基層表面應(yīng)清除浮銹。

2、有滲漏處須先用快速堵漏劑進(jìn)行處理，保持基面濕潤(rùn)至無明水為準(zhǔn)，以達(dá)到更佳的抗腐蝕砂漿施工效果。

材料配制：

1、先將聚合物鋁酸鹽抗腐蝕砂漿膠液/水倒入桶中，然后按照膠液/水：粉料=1：4的比例邊攪拌邊慢慢加入粉料，攪拌至均勻無結(jié)塊膠漿狀。

2、可以采用機(jī)械攪拌或人工拌和，配制好的聚合物抗腐蝕砂漿膠漿應(yīng)在2-3h內(nèi)用完。

施工與養(yǎng)護(hù)：

1、用聚合物鋁酸鹽抗腐蝕砂漿作整體面層時(shí)，厚度不應(yīng)小于3mm。當(dāng)一次施工面積大時(shí)，應(yīng)留施工縫或分片錯(cuò)開施工。每塊面積不宜超過10-15㎡,可視現(xiàn)場(chǎng)環(huán)境而定。補(bǔ)縫或分片錯(cuò)開施工的間隙時(shí)間不應(yīng)少于24h。

2、在混凝土或磚石結(jié)構(gòu)的立面和鋼結(jié)構(gòu)的表面上做整體面層時(shí)，應(yīng)分兩次進(jìn)行，每次的間隔不應(yīng)少于24h。當(dāng)進(jìn)行后一次聚合物抗腐蝕砂漿抹面時(shí)，應(yīng)一次抹平，不得反復(fù)抹壓。

3、施工后的砂漿層需養(yǎng)護(hù)7天。

綜上所述，控制好攪拌時(shí)間、初凝時(shí)間、修補(bǔ)時(shí)間、溫度和濕度控制以及養(yǎng)護(hù)時(shí)間等因素，可以有效控制鋁酸鹽無機(jī)防腐砂漿的施工時(shí)間。

在實(shí)際施工中咨詢專業(yè)人士獲取更準(zhǔn)確的信息。
