聚合物砂漿具有高分子材料的粘接性，同時保留著無機(jī)材料耐久性的新型混凝土修補(bǔ)材料，其抗壓強(qiáng)度高、粘接性能好。同時呢又有很高的保水性能和抗裂性、高耐堿性、耐紫外線。

      用鋼絲根據(jù)或者施工現(xiàn)場需要，編織大小合適的網(wǎng)片。清理施工面，清理掉原施工面的灰層，完全露出混凝土結(jié)構(gòu)層，并且進(jìn)行磨平。對于有缺陷的部分混凝土結(jié)構(gòu)層可以用水泥MU10砂漿將其填補(bǔ)平整，如果出現(xiàn)露出鋼筋的必須清理掉銹跡。然后將編制好的網(wǎng)片進(jìn)行加固，通過拉環(huán)將網(wǎng)片一邊固定拉平，對鋼絞線網(wǎng)片進(jìn)行現(xiàn)場張拉至預(yù)緊（鋼絞線繃緊）狀態(tài)后，安裝加固構(gòu)件另一側(cè)的錨固螺栓固定。將加固構(gòu)件表面用清水噴灑至充分濕潤，按配合比要求配制界面劑，并在被加固試件及網(wǎng)片上均勻涂刷界面劑。根據(jù)施工環(huán)境的要求，配合比配聚合物砂漿，一次拌和量不宜過多，因?yàn)榫酆衔锷皾{含有的羥丙基甲基纖維、可再分散乳膠粉這兩種高精度的產(chǎn)品比較高，在使用過程中控制在有效的操作時間內(nèi)。聚合物砂漿壓抹前，先按設(shè)計厚度進(jìn)行邊板壓條的定 位及找平。聚合物砂漿要分層壓抹，每次壓抹的厚度應(yīng)適合施工操作且不宜超過lcm。在聚合物砂漿壓抹收光后的20min即開始對頂板施工面進(jìn)行灑水養(yǎng)護(hù)，這要關(guān)注其羥丙基甲基纖維素、可再分散乳膠粉的含量，進(jìn)行合理的養(yǎng)護(hù)，一般來說這兩種產(chǎn)品含量高，聚合物砂漿的強(qiáng)度越高，韌性也越好，同時本身就具有很好的保水緩干燥的性能。

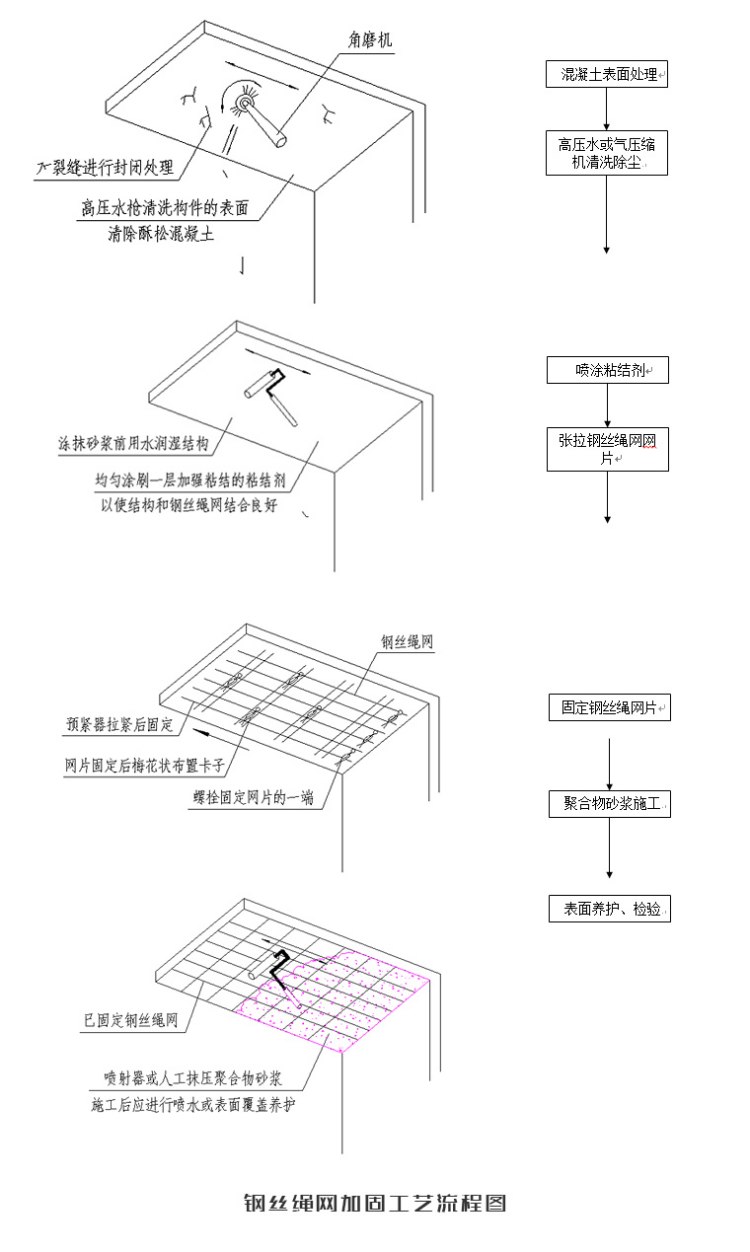

施工工藝：編制網(wǎng)片→基層處理→安裝固定網(wǎng)片→濕潤基層表面→涂刷界面劑→涂抹滲透性聚合物砂漿→養(yǎng)護(hù)砂漿

高強(qiáng)聚合物砂漿的主要特點(diǎn)和性能包括：

1. 施工方便：具有良好的施工和易性能，施工時無需振搗，在現(xiàn)場加水?dāng)嚢杓纯墒褂谩?/span>

2. 早強(qiáng)、高強(qiáng)：1天抗壓強(qiáng)度可達(dá)20Mpa，能最大限度的加快工程進(jìn)度。

3. 抗?jié)B性能強(qiáng)：產(chǎn)品具有良好的抗?jié)B性能，1.7Mpa抗?jié)B壓水不透水，符合P16混凝土抗?jié)B性能的要求。

4. 粘接性能好：如使用混凝土界面處理劑，與新老混凝土的粘接強(qiáng)度大于1.8Mpa，可最大程度保證高強(qiáng)混凝土修補(bǔ)砂漿與修補(bǔ)基層間的緊密粘接。

5. 可冬季施工：高強(qiáng)修補(bǔ)砂漿允許環(huán)境溫度在-5℃以上時，進(jìn)行混凝土結(jié)構(gòu)的裝門面、水平面及頂面的修補(bǔ)室外施工。

6. 耐久性強(qiáng)：50次凍融循環(huán)后強(qiáng)度無明顯變化，在機(jī)油中浸泡30天后強(qiáng)度提高。

高強(qiáng)聚合物砂漿是一種非常優(yōu)秀的建筑材料，其優(yōu)良的性能使其在建筑修復(fù)工程中具有廣泛的應(yīng)用價值。
