一、超早強(qiáng)灌漿料是一種特殊的建筑材料，它具有以下特點(diǎn)性能指標(biāo)：

1. 早強(qiáng)高強(qiáng)：超早強(qiáng)灌漿料在設(shè)備安裝完畢一天后即可運(yùn)行生產(chǎn)，具有極高的早期強(qiáng)度。

2. 流動性好：該材料具有良好的流動性，能夠充分填充細(xì)小空隙，提高灌漿效果。

3. 耐久性強(qiáng)：超早強(qiáng)灌漿料具有出色的耐久性，能夠在惡劣環(huán)境下長期使用而不受損。

4. 施工方便：該材料使用簡便，無需加水?dāng)嚢瑁梢灾苯邮褂谩?/span>

二、超早強(qiáng)灌漿料廣泛應(yīng)用于對早期強(qiáng)度要求較高的各類灌漿工程中，如橋梁、隧道、廠房等建筑物的加固修復(fù)，以及設(shè)備安裝、基礎(chǔ)加固

等工程領(lǐng)域。它可以增強(qiáng)構(gòu)件的承載能力，提高灌漿效果，修復(fù)受損的橋梁構(gòu)件，恢復(fù)其原有的承載能力，填充隧道空隙，增強(qiáng)隧道的穩(wěn)定

性和安全性。

技術(shù)特點(diǎn)

1、早強(qiáng)高強(qiáng):設(shè)備安裝完畢一天后即可運(yùn)行生產(chǎn)。

2、自流態(tài):現(xiàn)場只需加水?dāng)嚢韬?，直接灌入設(shè)備基礎(chǔ)，不需震搗便可填充設(shè)備基礎(chǔ)的全部空隙。

3、微膨脹:以保證設(shè)備與基礎(chǔ)之間緊密接觸。

4、無銹蝕作用、抗油滲。

5、耐久性:200萬次疲勞實(shí)驗(yàn)，50次凍融循環(huán)實(shí)驗(yàn)強(qiáng)度無明顯變化。

6、耐候性好-40℃~600℃長期安全使用。

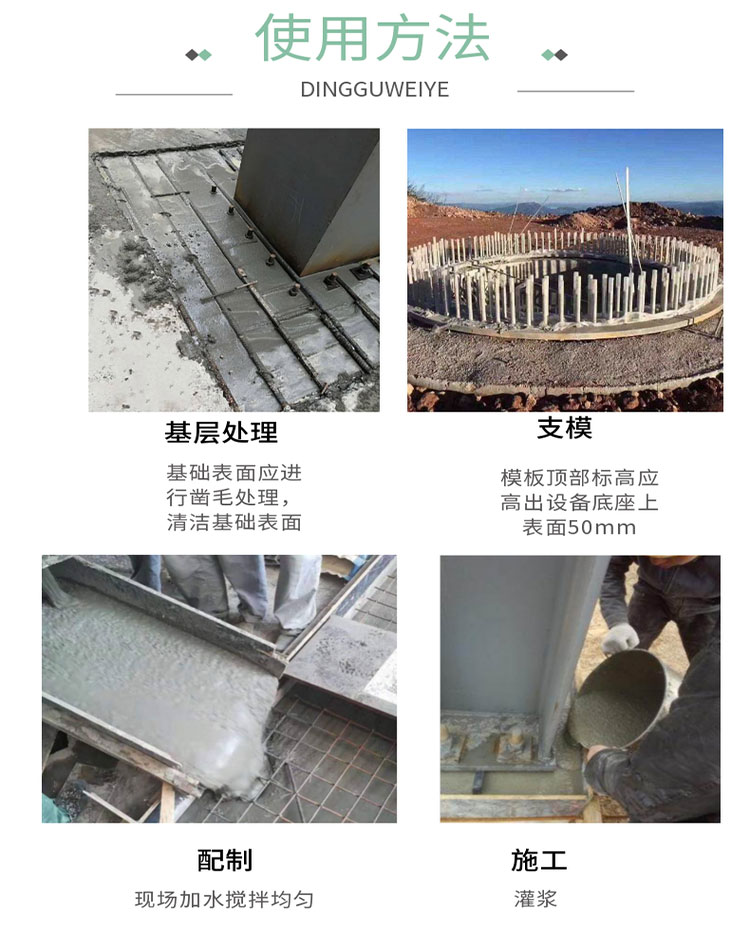

施工簡介

一、灌漿施工前應(yīng)準(zhǔn)備攪拌機(jī)具、灌漿設(shè)備、模板及養(yǎng)護(hù)物品。

二、二次灌漿時(shí)，模板與設(shè)備底座四周的水平距離宜控制在100mm左右;模板頂部標(biāo)高應(yīng)不低于設(shè)備底座上表面50mm。

三、混凝土結(jié)構(gòu)改造加固時(shí)，模板支護(hù)應(yīng)留有足夠的灌漿孔及排氣孔，灌漿孔徑不小于50mm，間距不超過1000mm。

四、水泥基灌漿材料拌和時(shí)，應(yīng)按照產(chǎn)品要求的用水量加水。宜采用機(jī)械拌和。拌和時(shí)宜先加入2/3的水拌和約3min，然后加入剩余水量拌和直至均勻，攪拌時(shí)間不宜低于5min。拌和地點(diǎn)宜靠近灌漿地點(diǎn)，且要保證灌漿的連續(xù)性。每次攪拌量應(yīng)視使用量多少而定，以保證30min以內(nèi)將料用完。未用完部分不可加水進(jìn)行攪拌。

五、地腳螺栓錨固灌漿:

⑴地腳螺栓成孔時(shí)，螺栓孔壁粗糙，應(yīng)將孔內(nèi)清理干凈，不得有浮灰、油污等雜質(zhì)，灌漿前用水浸泡8~12h，清除孔內(nèi)積炎。

⑵灌漿前應(yīng)清除地腳螺栓表面的油污和鐵銹。

⑶將拌和好的水泥基灌漿材料灌入螺栓孔內(nèi)時(shí)，可根據(jù)需要調(diào)整螺栓的位置。灌漿過程中嚴(yán)禁振搗，可適當(dāng)插搗，灌漿結(jié)束后不得再次調(diào)整螺栓。

六、設(shè)備基礎(chǔ)二次灌漿:

⑴灌漿前，應(yīng)將與灌漿材料接觸的設(shè)備底板和混凝土基礎(chǔ)表面清理干凈，不得有松動的碎石、浮漿、浮灰、油污、蠟質(zhì)等。灌漿前24h，基礎(chǔ)混凝土表面應(yīng)充分潤濕，灌漿前1h，清除積水。

⑵二次灌漿時(shí)，應(yīng)從一側(cè)進(jìn)行灌漿，直到從另一側(cè)溢出為止，不得從相對兩側(cè)同時(shí)進(jìn)行灌漿。灌漿開始后，必須連續(xù)進(jìn)行，并盡可能縮短灌漿時(shí)間。

⑶軌道基礎(chǔ)或灌漿距離較長時(shí)，視實(shí)際工程情況可分段施工，每段長度不應(yīng)超過5米。如設(shè)備底板具有復(fù)雜結(jié)構(gòu)，宜采用壓力灌漿。

⑷在灌漿過程中嚴(yán)禁振搗，必要時(shí)可采用灌漿助推器，助推器沿漿體流動方向的底療推動灌漿材料，嚴(yán)禁從灌漿層的中、上部推動。

⑸設(shè)備基礎(chǔ)灌漿完畢后，宜在灌漿料初凝后沿底板邊緣向外地人切45°斜角，如無法進(jìn)行切邊處理的，應(yīng)在初凝后用抹...將灌漿層表面壓光。

七、混凝土結(jié)構(gòu)改造和加固灌漿:

⑴水泥基灌漿材料接觸的混凝土表面應(yīng)充分鑿毛。

⑵混凝土結(jié)構(gòu)缺陷修補(bǔ)，應(yīng)剔除酥松的混凝土并使其露出鋼筋，將修補(bǔ)區(qū)域邊緣切成垂直形狀。

⑶灌漿前應(yīng)清除所有有碎石、粉塵或其它雜物，并濕潤基層混凝土表面。

⑷將拌和均勻的灌漿料灌入模板中并適當(dāng)敲擊模板。

⑸灌漿層厚度大于150mm時(shí)，應(yīng)采取相關(guān)措施，防止產(chǎn)生溫度裂縫。

八、施工養(yǎng)護(hù)措施:

⑴灌漿時(shí)，日平均勻溫度不應(yīng)低于5℃，灌漿完畢后裸露部分應(yīng)及時(shí)噴灑養(yǎng)護(hù)劑或覆蓋塑料薄膜，加蓋濕草袋保持濕潤。采用塑料薄膜覆蓋時(shí)，水泥基灌漿材料的裸露表面應(yīng)覆蓋嚴(yán)密，保持塑料薄膜內(nèi)有凝結(jié)水。灌漿料表面不便澆水時(shí)，可噴灑養(yǎng)護(hù)劑。

⑵應(yīng)保持灌漿材料處于濕潤狀態(tài)，養(yǎng)護(hù)時(shí)間不得少于7d。

⑶當(dāng)采用快凝快硬型水泥基灌漿材料時(shí),養(yǎng)護(hù)措施應(yīng)根據(jù)產(chǎn)品要求的方法執(zhí)行。

⑷冬季施工，環(huán)境溫度低于-5℃時(shí)，應(yīng)采用熱水拌和灌漿料，水溫在50~70℃之間，以保證灌漿料的入模溫度大于5℃。工程對強(qiáng)度增長無特殊要求時(shí)，灌漿完畢后裸露部分應(yīng)及時(shí)覆蓋塑料薄膜并加蓋保溫材料。起始養(yǎng)護(hù)溫度不應(yīng)低于5℃。在負(fù)溫度條件養(yǎng)護(hù)時(shí)不得澆水。

⑸拆模后水泥基灌漿材料表面溫度與環(huán)境溫度之差大于20℃時(shí)，應(yīng)采用保溫材料覆蓋養(yǎng)護(hù)。

⑹如環(huán)境溫度低于水泥基灌漿材料要求的最低施工溫度或需要加快強(qiáng)度增長時(shí)，可采用人工加熱養(yǎng)護(hù)方式;養(yǎng)護(hù)措施應(yīng)符合國家現(xiàn)行標(biāo)準(zhǔn)《建筑工程冬期施工規(guī)程》JGJ104的有關(guān)規(guī)定。

折疊編輯本段參考用量

參考用量計(jì)算以2.2-2.4噸/立方米的依據(jù)，計(jì)算實(shí)際使用量。

包裝貯運(yùn)

1、包裝規(guī)格:50kg±1kg/袋，存放在通風(fēng)干燥處并防止陽光直射.雨淋
