高強(qiáng)聚合物砂漿是一種既具有高分子材料的粘接性，又具有無機(jī)材料耐久性的新型混凝土修補(bǔ)砂漿;抗壓強(qiáng)度高，固化迅速，粘接性能好; 有很好的保水性能和抗裂性、高耐堿性、耐紫外線;操作簡便，可潮濕基層施工，健康環(huán)保。使施工步驟變得簡單、方便，耐久性與混凝土同步，縮短工期，可確保經(jīng)濟(jì)性。

一、高強(qiáng)聚合物砂漿的優(yōu)勢：

1.高強(qiáng)度：高強(qiáng)聚合物砂漿具有出色的抗壓強(qiáng)度和抗拉強(qiáng)度，能夠滿足建筑結(jié)構(gòu)高性能的要求，為建筑物的使用和承載提供了有力保障。

2.高耐久性：高強(qiáng)聚合物砂漿采用先進(jìn)的技術(shù)和材料，具有較長的使用壽命，減少了建筑物的維護(hù)成本和時(shí)間。

3.環(huán)保環(huán)保：高強(qiáng)聚合物砂漿的生產(chǎn)過程對環(huán)境影響較小，符合可持續(xù)發(fā)展的要求，有助于減少對環(huán)境的污染。

4.施工便捷：高強(qiáng)聚合物砂漿的施工過程簡單便捷，不需要大量的水泥、砂子等材料，可以減少建筑工地的混亂和污染。

二、高強(qiáng)聚合物砂漿相關(guān)應(yīng)用：

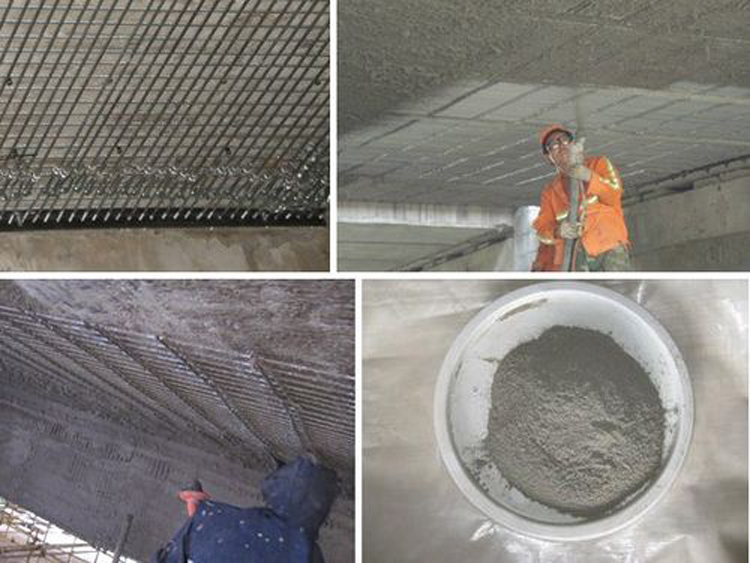

1、利用不銹鋼鋼絞線網(wǎng)的加固方法適用于所有結(jié)構(gòu)易彎曲的結(jié)構(gòu)物的加固。特別適用于土木建筑的代表性彎曲結(jié)構(gòu)――鋼筋混凝土橋梁的平板橫梁上，還適用于橋墩的中央部位及主塔軸部，以及道路的龜裂部位。

2、同以往的鋼筋混凝土結(jié)構(gòu)具有同樣的體系。不銹鋼絲網(wǎng)通過粘合強(qiáng)度及彎曲強(qiáng)度 的滲透性聚合灰漿附著，與原本的混凝土形成一體。

3、不銹鋼絲網(wǎng)使剛性增加，在提高耐荷力的同時(shí)，可防止因聚合灰漿導(dǎo)致的耐久性降低。

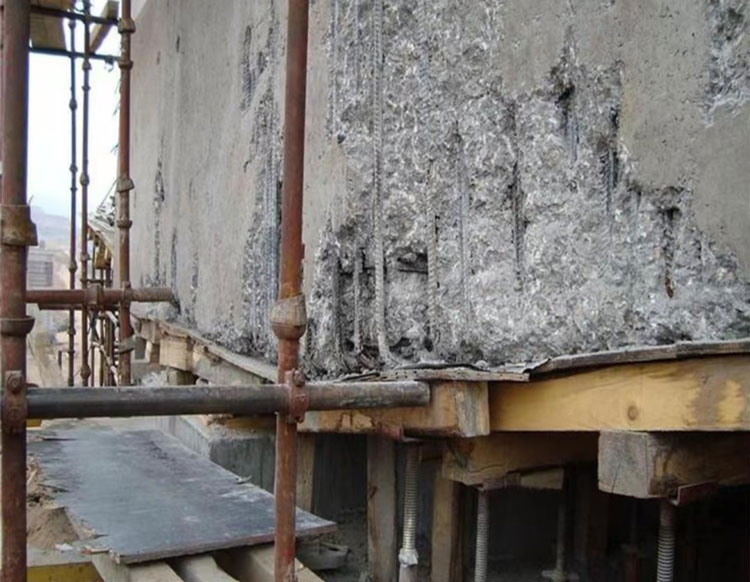

4、混凝土出現(xiàn)蜂窩、漏洞、裂縫、保護(hù)層破損漏筋缺陷時(shí)，可用聚合物砂漿修補(bǔ)型進(jìn)行修補(bǔ)加固；加厚保護(hù)層，凹凸表面的抹平、舊混凝土表面修復(fù)等；

 5、提高混凝土的耐久性延長混凝土壽命；具有很好的抗?jié)B性、抗裂性、耐老化及耐堿性能；對各種材料都有很好的粘合力。

6、基層的表面應(yīng)平整、粗糙、干凈、無油、無浮灰、無砂粒、無空鼓、無裂紋等現(xiàn)象。施工前應(yīng)先用高壓水沖洗并保持潮濕，但不得積水。當(dāng)界面粘結(jié)時(shí)，可預(yù)先使用界面處理劑。

7、高強(qiáng)聚合物砂漿的材料配制，=按質(zhì)量比為100:13的水稱量處。將實(shí)際水量的90%倒入粉末中攪拌均勻，再將剩余10%的水逐漸倒入，攪拌不結(jié)塊。準(zhǔn)備好的糊狀物應(yīng)保證在0.5-1小時(shí)內(nèi)用完。

8、高強(qiáng)聚合物砂漿施工時(shí)，先在濕混凝土基層表面均勻刷上界面處理劑(a: b = 3:1)。聚合物砂漿第一次施工面積不宜過大，應(yīng)分段錯(cuò)開施工，每一面積不得超過10平方米，錯(cuò)開施工間隔不得少于24小時(shí)。

三、高強(qiáng)聚合物砂漿施工特點(diǎn)：

1、 施工方便：具有良好的施工和易性能。施工時(shí)無需振搗，在現(xiàn)場加水?dāng)嚢杓纯墒褂谩?/span>

2、 早強(qiáng)、高強(qiáng)：1天抗壓強(qiáng)度可達(dá)20Mpa，能最大限度的加快工程進(jìn)度。

3、 抗?jié)B性能強(qiáng)：產(chǎn)品具有良好的抗?jié)B性能，1.7Mpa抗?jié)B壓水不透水，符合P16混凝土抗?jié)B性能的要求

4、 粘接性能好：如使用混凝土界面處理劑，與新老混凝土的粘接強(qiáng)度大于1.8Mpa，可最大程度保證高強(qiáng)混凝土修補(bǔ)砂漿與修補(bǔ)基層間的緊密粘接。

5、 可冬季施工：高強(qiáng)修補(bǔ)砂漿允許環(huán)境溫度在-5℃以上時(shí)，進(jìn)行混凝土結(jié)構(gòu)的裝門面、水平面及頂面的修補(bǔ)室外施工。

6、 耐久性強(qiáng)：50次凍融循環(huán)后強(qiáng)度無明顯變化，在機(jī)油中浸泡30天后強(qiáng)度提高。
