水泥路面修補(bǔ)料是專門針對(duì)水泥混凝土路面的麻面、空鼓、起皮、脫殼、裂縫、露筋等病害進(jìn)行及時(shí)修補(bǔ)的用料，直接涂抹在病害部位即可，需要有超強(qiáng)的抗壓和粘接強(qiáng)度，可實(shí)現(xiàn)超薄修補(bǔ)，在高速和高壓的行車狀態(tài)下不會(huì)出現(xiàn)破碎和脫落現(xiàn)象;凡是水泥混凝土表面病害均適用于本材料。

很多水泥路面病害出現(xiàn)后，如不及時(shí)修補(bǔ)會(huì)很快發(fā)展成不可治愈的病害，而這些病害，尚無理想方案，基本都是等病害發(fā)展到一定程度后進(jìn)行挖補(bǔ)的方式，導(dǎo)致大量的寶貴材料浪費(fèi)，同時(shí)，長(zhǎng)時(shí)間的封道成本也越來越被重視。開發(fā)出針對(duì)這些表面病害能及時(shí)修補(bǔ)的材料和技術(shù)，對(duì)我國(guó)的水泥混凝土道路的養(yǎng)護(hù)和減少材料浪費(fèi)都是個(gè)巨大的貢獻(xiàn)。近年來，一些企業(yè)和從事道路養(yǎng)護(hù)的機(jī)構(gòu)，進(jìn)行了大量的探索和研究，探索出一些有效的方案和材料?？蓪?shí)現(xiàn)超薄修補(bǔ)，有超強(qiáng)的抗壓和粘接強(qiáng)度和超強(qiáng)的耐久性，對(duì)病害部位及時(shí)修補(bǔ)而無需長(zhǎng)時(shí)間封閉交通。經(jīng)過實(shí)踐應(yīng)用證明，是較為可靠且操作性很強(qiáng)的材料。 積極倡導(dǎo)和鼓勵(lì)新技術(shù)的推廣應(yīng)用，對(duì)傳統(tǒng)公路養(yǎng)護(hù)技術(shù)、材料的再認(rèn)識(shí)，促進(jìn)應(yīng)用新技術(shù)、新材料的緊迫感、使命感、危機(jī)感，具有極強(qiáng)的典型示范和帶動(dòng)效應(yīng)，有著很強(qiáng)的經(jīng)濟(jì)和社會(huì)效益。

材料性能

實(shí)用性能

施工時(shí)無需復(fù)雜的施工機(jī)械和技術(shù)要求，無需長(zhǎng)時(shí)間的封閉交通，施工后2小時(shí)可開放交通;無需對(duì)病害部位開挖，可節(jié)省大量的施工費(fèi)、材料費(fèi)和養(yǎng)護(hù)時(shí)間，有效的延緩道路病害的擴(kuò)散和蔓延，延長(zhǎng)道路使用壽命;而且修補(bǔ)后與原水泥混凝土路面顏色接近，有較好的美觀度。

粘接性能

利用材料本身的粘接能力和表面能原理，修補(bǔ)面與原混凝土反應(yīng)成統(tǒng)一的整體，從而形成很高粘接強(qiáng)度，施工后2小時(shí)的粘接強(qiáng)度可達(dá)到1.6Mka，可與各種病害部位粘接，粘接能力基本不受厚度影響，可實(shí)現(xiàn)1mm超薄修補(bǔ)，在伸縮、碾壓、推移等外力下而不脫落、不碎裂。

耐久性能

較快的早期性能體現(xiàn)和較高的早期強(qiáng)度，且后期不衰減，對(duì)很多病害部位可做到一次性根除;材料本身有很強(qiáng)的防水、耐腐蝕和抗紫外線能力，其抗老化能力是原水泥混凝土的5倍以上，性能衰減不會(huì)早于原混凝土，不會(huì)因老化而失去粘接能力和抗壓強(qiáng)度。

抗壓性能

修補(bǔ)料固化后有非常強(qiáng)的抗壓和抗折能力，兩小時(shí)的抗壓強(qiáng)度可達(dá)22Mka，后期強(qiáng)度不斷上升，峰值抗壓強(qiáng)度達(dá)100Mpa以上，對(duì)病害部位有很好的補(bǔ)強(qiáng)和支撐作用，修補(bǔ)厚度3mm即可達(dá)到非特殊荷載道路的抗壓要求，在高速和高壓的行車狀態(tài)下不會(huì)出現(xiàn)破碎和脫落。

應(yīng)用工藝

基本要求

1.1材料修補(bǔ)厚度1mm時(shí)，每平方米大約需要材料1kg。

1.2水采用無污染水(牲畜可飲用水)。

1.3 施工厚度3mm以上為宜。

1.4 施工條件:溫度需在5℃以上，雨天不能施工。

1.5 施工人員須具備一定的水泥混凝土施工的經(jīng)驗(yàn)，施工前先了解本材料的使用方法。

1.6 施工機(jī)械:砂漿攪拌機(jī)或手動(dòng)的攪拌工具(手電鉆改裝)，高壓水沖洗設(shè)備，底面清掃工具，海綿或拖布(吸干多余水分用)，鐵質(zhì)的攪拌桶兩個(gè)以上，抹子若干個(gè)。

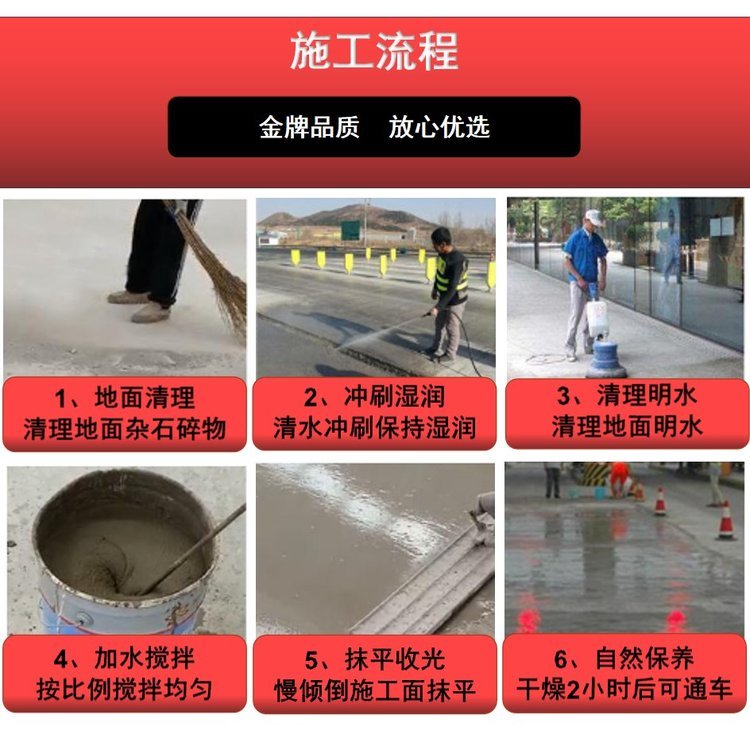

底面處理

清理:先將起鼓、脫皮、裂縫等部位的松動(dòng)部分剔掉， 對(duì)低于3mm的部位、過于平整的部位和有油污的部位要進(jìn)行拉毛處理，拉毛方法采用專業(yè)拉毛設(shè)備或人工用尖錘敲擊均可。

清掃:將底面的浮土等雜物清掃干凈，用高壓水沖刷干凈，沖刷時(shí)應(yīng)將泥漿沖出作業(yè)面并防止回流。

水潤(rùn):用水洗刷干凈后，應(yīng)將水保留在作業(yè)面一段時(shí)間，將作業(yè)面充分潤(rùn)透，直到不再滲水為止。

材料調(diào)配

加水:將材料與水混合攪拌，加水量在17%時(shí)效果最佳，但根據(jù)修補(bǔ)部位不同，對(duì)稀釋度不同要求時(shí)可調(diào)整加水量，但加水量控制在15%-20%之間，。

攪拌:攪拌時(shí)須充分?jǐn)嚢杈鶆?，觀察無干粉球和氣泡，如果仍有干粉球和氣泡，可靜止一分鐘后再攪拌，攪拌時(shí)間在3分鐘左右為宜，但也不宜時(shí)間過長(zhǎng)，防止在攪拌桶內(nèi)凝固。

經(jīng)驗(yàn):根據(jù)經(jīng)驗(yàn)，攪拌時(shí)先加水再加料會(huì)更省時(shí)省力，因?yàn)楸静牧夏虝r(shí)間較短，一次性攪拌量不宜過大，根據(jù)作業(yè)面和施工進(jìn)度，每次攪拌的料應(yīng)在20分鐘內(nèi)施工完成。

施工方法

時(shí)機(jī):待修補(bǔ)面充分潤(rùn)透，表面濕潤(rùn)但無明水，如果坑洼部位有積水，用海綿或干布將積水吸干后再施工，如果有積水會(huì)破壞材料的換水量從而影響強(qiáng)度;如果有出現(xiàn)表面過干現(xiàn)象，用淋灑的方式再重新濕潤(rùn);作業(yè)面保持合適的干濕度有助于粘接和便于施工。

修補(bǔ):(1)針對(duì)坑槽、麻面、起皮、空鼓的修補(bǔ)，將攪拌好的材料倒在作業(yè)面上，用抹子攤平即可，將抹子前進(jìn)端略微抬起與地面成10°角，盡量少的次數(shù)將材料攤平，因?yàn)榛匕宕螖?shù)太多會(huì)出現(xiàn)粘板現(xiàn)象，若出現(xiàn)難以找平時(shí)，就靜止兩到三分鐘后再抹平。施工人員最好是先在小面積上預(yù)習(xí)一下，了解一下材料特性再進(jìn)行大面積操作，不斷總結(jié)經(jīng)驗(yàn)和施工技巧。

(2)針對(duì)裂縫的修補(bǔ)，如果裂縫低于3mm不太適用本材料，需要將裂縫進(jìn)行擴(kuò)縫處理，擴(kuò)出一個(gè)比較好造作的修補(bǔ)面，會(huì)利于材料的粘接和補(bǔ)強(qiáng)作用。

經(jīng)驗(yàn):很多施工人員習(xí)慣于用水泥混凝土的經(jīng)驗(yàn)進(jìn)行操作，根據(jù)經(jīng)驗(yàn)，本材料和水泥混凝土的施工還是有區(qū)別的，但也有相似之處。不同之處在于不能像混凝土那樣進(jìn)行壓光，因?yàn)楸静牧铣跄龝r(shí)間較短，初凝時(shí)會(huì)有粘連性，不利于抹平，所以盡量少的次數(shù)將材料用攤鋪的形式找平即可;相同之處在于本材料也需要像混凝土振搗環(huán)節(jié)一樣，將材料攤鋪密實(shí)和均勻，所以在施工時(shí)避免出現(xiàn)空洞和斷層，特別是與底面的粘接處，在攤鋪時(shí)最好先薄薄的刮上一層，觀察各凹凸點(diǎn)都有材料充分接觸后再立馬攤鋪需要的厚度，如果大厚度的坑槽部位最好避免一次性堆積，用分層填充的方式做到密實(shí)均勻，但此環(huán)節(jié)是連貫進(jìn)行的，中間不能間隔，不然會(huì)出現(xiàn)分層現(xiàn)象。

養(yǎng)生及交通管制

修補(bǔ)完成后，用手觸摸材料表面硬化以后，即可進(jìn)行灑水養(yǎng)生，但不能用高壓水沖，防止將表面漿液沖走而影響強(qiáng)度，如果水分蒸發(fā)過快天氣，要進(jìn)行覆蓋養(yǎng)生，不論哪種養(yǎng)生方式能保持濕潤(rùn)狀態(tài)兩個(gè)小時(shí)以上即可。溫度在20℃以上時(shí)，兩到三個(gè)小時(shí)即可開放交通，溫度低時(shí)，可適當(dāng)延長(zhǎng)開放時(shí)間。根據(jù)經(jīng)驗(yàn)，覆蓋養(yǎng)生效果最佳，覆蓋物可用材料的包裝袋、樹枝等就地取材的東西即可，盡量創(chuàng)造條件覆蓋養(yǎng)生。如果條件允許，盡量延長(zhǎng)開放交通的時(shí)間也有助于材料性能的提高。
