高聚物快速結(jié)構(gòu)修補(bǔ)料，是以水泥為基礎(chǔ)結(jié)合劑，高強(qiáng)度材料（石英砂）作為主骨料，輔以高分子膠粉、高效減水劑、早強(qiáng)劑、膨脹劑、防離析等物質(zhì)配制而成的超早強(qiáng)型混凝土結(jié)構(gòu)修補(bǔ)材料。

高聚物快速結(jié)構(gòu)修補(bǔ)料分為兩類(lèi)：一類(lèi)是自流、自密、超早強(qiáng)型（澆筑型）結(jié)構(gòu)修補(bǔ)材料，適用于混凝土結(jié)構(gòu)內(nèi)部破損的快速修復(fù)；一類(lèi)是非自流、非自密、超早強(qiáng)型（修補(bǔ)型）結(jié)構(gòu)修補(bǔ)材料，適用于混凝土結(jié)構(gòu)表面

破損的快速修復(fù)。最快2小時(shí)可恢復(fù)交通，是混凝土路面，橋梁伸縮縫等搶修的絕佳材料。

材料特點(diǎn)

1、澆筑（JZ）型

①自流性

塌落度初始值大于等于270mm，塌落擴(kuò)展度初始值大于等于650mm，30min塌落度保留值大于等于240mm，30min塌落擴(kuò)展度保留值大于等于550mm，澆筑后能夠均勻擴(kuò)散、自由流動(dòng)。

②自密性

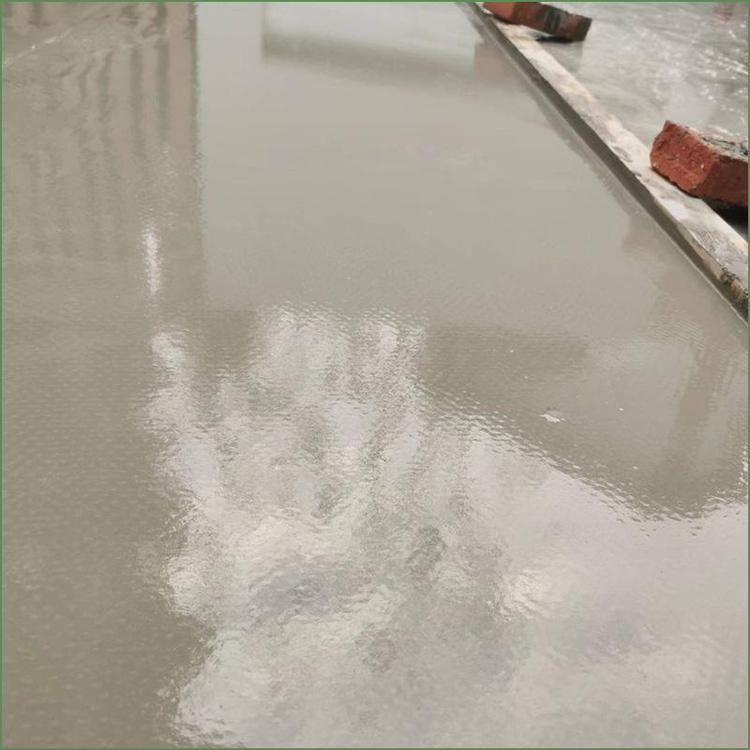

不泌水、不離析，不需要振搗，能夠依靠自身自重將修補(bǔ)范圍填實(shí)。

③超早強(qiáng)

早期強(qiáng)度高，能夠滿(mǎn)足混凝土結(jié)構(gòu)快速修補(bǔ)的要求：

3h抗壓強(qiáng)度≥30 Mpa、抗折強(qiáng)度≥4.5 Mpa；

1d抗壓強(qiáng)度≥40 Mpa、抗折強(qiáng)度≥5.0 Mpa：

28 d抗壓強(qiáng)度≥60 Mpa、抗折強(qiáng)度≥7.5Mpa。

④不收縮

修補(bǔ)料中摻入了高效膨脹劑，能夠阻止修補(bǔ)料沉漿收縮和失水收縮。

⑤耐久性

屬于無(wú)機(jī)混合料，耐腐蝕、耐老化。

⑥環(huán)保

無(wú)毒、無(wú)害、對(duì)鋼筋無(wú)腐蝕、對(duì)水質(zhì)及周?chē)h(huán)境無(wú)污染。

2、修補(bǔ)（XB）型

①超早強(qiáng)

早期強(qiáng)度高，能夠滿(mǎn)足混凝土結(jié)構(gòu)快速修補(bǔ)的要求：

3h抗壓強(qiáng)度≥30 Mpa、抗折強(qiáng)度≥4.5 Mpa；

1d抗壓強(qiáng)度≥40 Mpa、抗折強(qiáng)度≥5.0 Mpa：

28 d抗壓強(qiáng)度≥60 Mpa、抗折強(qiáng)度≥7.5Mpa。

②不收縮

 修補(bǔ)料中摻入了高效膨脹劑，能夠阻止修補(bǔ)料失水收縮。

 ③耐久性

屬于無(wú)機(jī)混合料，耐腐蝕、耐老化。

④環(huán)保

無(wú)毒、無(wú)害、對(duì)鋼筋無(wú)腐蝕、對(duì)水質(zhì)及周?chē)h(huán)境無(wú)污染。

材料規(guī)格

1、質(zhì)量

50Kg/袋，不少于49.5 Kg/袋（標(biāo)志質(zhì)量的99%）。

2、骨料粒徑

①澆筑（JZ）型

骨料粒徑 9.5mm篩孔通過(guò)率為100%，2.36mm篩孔通過(guò)率≤70%。

②修補(bǔ)（XB）型

骨料粒徑 4.75mm篩孔通過(guò)率為100%，2.36mm篩孔通過(guò)率≥95%。
